Aimants en barre et tiges magnétiques : différences et choix
Barres magnétiques : séparation industrielle et petits projets techniques
Le terme « barre magnétique » peut désigner deux produits différents. Une barre de test ou de séparation industrielle capture les impuretés ferromagnétiques des mélanges. Un petit aimant droit est un aimant permanent cylindrique allongé, conçu pour la fabrication de maquettes, les capteurs, les supports et autres applications techniques.
- Une barre de test sert à contrôler les matériaux.
- Les barres de séparation peuvent être assemblées pour former une grille magnétique.
- De petits aimants cylindriques sont intégrés à des produits et des équipements.
- La conception en néodyme offre une forte puissance pour un faible diamètre.
Barre magnétique de contrôle et de séparation
Une barre magnétique industrielle contient un noyau magnétique enfermé dans une fine enveloppe en acier inoxydable. Les particules ferromagnétiques sont retenues à sa surface.
Utilisée par exemple pour :
- Contrôle des mélanges liquides et en vrac,
- Capture des copeaux et fils de fer,
- Protection des broyeurs, concasseurs et autres équipements,
- Vérification de l’efficacité de la séparation magnétique,
- Assemblage de grilles magnétiques.
Quelle est la différence entre une barre de contrôle et une barre fixe ?
La tige de contrôle : Ce modèle possède un noyau magnétique coulissant et une poignée en plastique. Après inspection, le noyau coulisse et les saletés de sa surface se détachent facilement.
Tige de séparation fixe : Ce modèle possède un noyau scellé de façon permanente. Il est installé dans un cadre, une trémie ou une grille magnétique à l'aide d'un filetage.
Utilisation dans l’industrie alimentaire
Tous les aimants cylindriques ne conviennent pas automatiquement à l’industrie alimentaire. La construction complète, le matériau de l’enveloppe, la finition et le mode de nettoyage doivent être adaptés. Les barres industrielles sélectionnées sont fabriquées en acier inoxydable poli AISI 304.
Petits aimants en barre en néodyme
Un petit aimant en barre est un cylindre dont la hauteur est égale ou supérieure au diamètre. Ses pôles se trouvent généralement aux extrémités circulaires.
Les aimants en néodyme sont utilisés, par exemple, dans :
- les capteurs et les interrupteurs magnétiques,
- les maquettes et les blocs de construction,
- les petits supports et les fermetures,
- les instruments de mesure,
- les démonstrations techniques et scolaires.
Dans certains modèles spécifiques, l’aimantation peut être orientée diamétralement à travers l’enveloppe cylindrique. Il est donc impératif de toujours vérifier le sens d’aimantation dans les caractéristiques techniques.
Néodyme ou AlNiCo ?
Aimant néodyme NdFeB
- force très élevée pour de petites dimensions,
- bonne résistance à la démagnétisation,
- large choix de dimensions,
- résistance thermique plus faible pour les grades courants,
- nécessité d’une protection contre l’humidité et la corrosion.
Aimant AlNiCo
- Très bonne stabilité thermique,
- Bonne résistance à la corrosion,
- Adapté aux capteurs et aux hautes températures,
- produit énergétique inférieur à celui du NdFeB,
- Sensibilité accrue aux champs démagnétisants inappropriés.
La résistance chimique aux acides ou aux solvants doit être évaluée en fonction de l'alliage, de la température de fonctionnement et de l'environnement.
Comment choisir la barre magnétique adaptée ?
- Contrôle par échantillonnage : tige de contrôle à noyau coulissant.
- Séparation permanente : barre fixe filetée.
- Encombrement réduit et force élevée : aimant cylindrique en néodyme.
- Températures élevées : grades spéciaux de NdFeB, SmCo ou AlNiCo.
- Industrie agroalimentaire : conception hygiénique aux caractéristiques documentées.
Consignes de sécurité
- Les aimants en néodyme peuvent pincer les doigts.
- Évitez les chocs violents entre les billes.
- Gardez les petits aimants hors de portée des enfants.
- Ne nettoyez la barre industrielle qu’après avoir arrêté la ligne de production.
- Protégez l’enveloppe magnétique contre les chocs et les perforations.
- Utilisez les aimants nickelés uniquement dans un intérieur sec.
Barres magnétiques recommandées
Tige magnétique de contrôle 28 mm
Tige industrielle portative pour la détection d'impuretés ferromagnétiques dans les matériaux secs et liquides compatibles.
- Diamètre de la partie magnétique : 28 mm
- Longueur de la partie magnétique : 140 mm
- Induction magnétique : 10 257 Gs
- Force d’arrachement 81 N
- Poids 1,1 kg
- Noyau magnétique en néodyme
- Acier inoxydable AISI 304
- Surface polie
- Résistance thermique jusqu’à 80 °C
- Code produit 52943

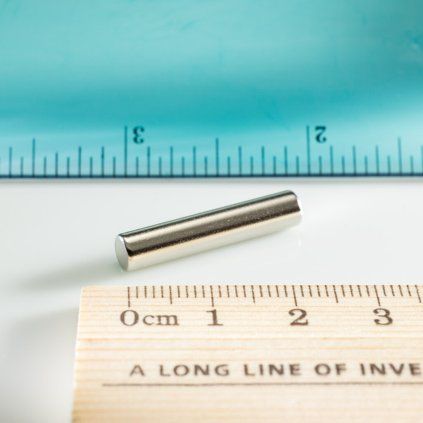

Aimant cylindrique en néodyme 5 x 25 mm
Aimant long et fin pour capteurs, maquettes, kits de démonstration et structures de diamètre limité.
- Diamètre 5 mm
- Hauteur 25 mm
- Force d’arrachement 11 N
- Force d’arrachement approximative 1,1 kg
- Poids 3,68 g
- Grade magnétique N45
- Aimantation parallèle à l'axe
- Surface nickelée
- Résistance thermique jusqu’à 80 °C
- Code produit 280030

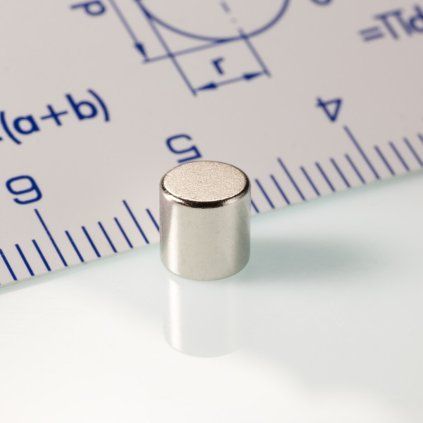

Aimant cylindrique en néodyme 5 x 5 mm
Petit aimant cylindrique pour la réalisation de maquettes, les boîtiers, les capteurs et autres petits projets d'ingénierie.
- Diamètre 5 mm
- Hauteur 5 mm
- Force d’arrachement 11,3 N
- Force d’arrachement approximative 1,13 kg
- Poids 0,74 g
- Grade magnétique N45
- Aimantation parallèle à l'axe
- Surface nickelée
- Résistance thermique jusqu’à 80 °C
- Code produit 20878
Questions fréquentes
Une tige de contrôle est-elle la même chose qu’un aimant en barre ?
Non. La tige de contrôle est un outil industriel doté d’un noyau magnétique dans une enveloppe en acier inoxydable. L’aimant en barre est un aimant permanent cylindrique indépendant.
Comment nettoyer la tige de contrôle ?
On la déplace au-dessus du récipient et les impuretés piégées sont libérées par le mouvement du noyau interne.
La barre magnétique peut-elle attirer tous les métaux ?
Non. Elle attire principalement le fer, l'acier ordinaire et d'autres matériaux ferromagnétiques.
L'AlNiCo est-il aussi puissant que le néodyme ?
Non. L’AlNiCo possède un produit énergétique inférieur, mais offre une meilleure stabilité à haute température.
Toutes les enveloppes en acier inoxydable conviennent-elles à l'industrie alimentaire ?
Pas systématiquement. Il est nécessaire d'évaluer le matériau, la surface, la construction, la nettoyabilité et les exigences de l'application.
Résumé
Les barres de test et de séparation industrielles servent à capturer les impuretés ferromagnétiques. Les petits aimants en barre, quant à eux, sont intégrés dans des modèles, des capteurs, des supports et d'autres dispositifs.
Les aimants en néodyme offrent une puissance élevée pour une taille réduite. L'AlNiCo est plus adapté aux applications où la stabilité à haute température est primordiale, et non la puissance maximale.
Choisissez une barre magnétique adaptée à votre application.
Comparez les barres de test industrielles et les petits cylindres en néodyme selon leur taille, leur puissance et leur méthode d'aimantation.
