Aimants en néodyme cylindres
Les aimants en néodyme de forme cylindrique avec une aimantation parallèle à l'axe constituent une solution idéale pour les applications nécessitant une forte force d'adhésion le long de la longueur du cylindre. Grâce à l'orientation de l'aimantation le long de l'axe, le champ magnétique est concentré sur les faces avant du cylindre, permettant une fixation solide sur des supports métalliques avec une couche de revêtement minimale et une excellente stabilité.
Tri des produits
Marques
Plage de force d’adhérence (kg)
Plage de résistance thermique
Plage de diamètre A (mm)
Plage de hauteur B (mm)
Liste des produits
1Lisez correctement les dimensions A × B
Les dimensions d’un aimant cylindrique sont indiquées dans l’ordre diamètre A × hauteur B (en mm). Les cylindres de cette catégorie sont aimantés parallèlement à l’axe (aimantation axiale) : le pôle nord se trouve sur l’une des faces circulaires et le pôle sud sur l’autre.
- L’aimant doit entrer dans un trou percé ou un logement : partez du filtre par diamètre A.
- La profondeur disponible est limitée : utilisez le filtre par hauteur B.
2Choisissez entre un disque et un cylindre haut

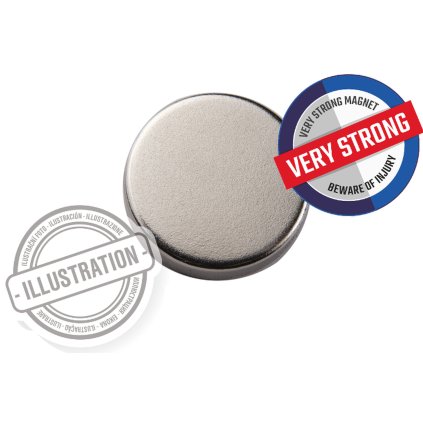

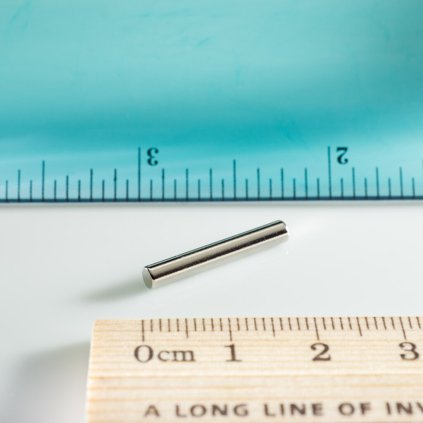

Un disque plat (hauteur B inférieure au diamètre A) convient pour l’encastrement à fleur, les fermetures de portes et de boîtes, les présentoirs ou le modélisme. Un cylindre plus haut concentre davantage de matériau magnétique et offre, à diamètre égal, une force d’adhérence plus élevée et un champ qui porte plus loin. Il est adapté aux capteurs, aux interrupteurs magnétiques ou au maintien à travers un matériau. La force n’augmente toutefois pas proportionnellement à la hauteur.
3Tenez compte de l’entrefer et de la direction de la charge
La force d’adhérence indiquée est mesurée en contact direct avec une plaque d’acier épaisse et propre, en traction perpendiculaire. Chaque millimètre de distance (peinture, bois, plastique, tissu) la réduit fortement, et en charge latérale sur un mur l’aimant ne retient souvent que 20 à 25 % de la valeur indiquée.
Si l’aimant doit agir à travers un matériau, choisissez plutôt un diamètre plus grand qu’une nuance plus élevée : un aimant plus volumineux porte son champ plus loin. Pour une traction perpendiculaire directe, prévoyez une force 2 à 3 fois supérieure au poids à maintenir.
4Adaptez la résistance à la température à votre application
La plupart des cylindres de notre offre sont en nuance N et fonctionnent de manière fiable jusqu’à environ 80 °C. Pour les moteurs, capteurs ou environnements chauds, choisissez une nuance à résistance plus élevée. Au-delà de la température maximale de fonctionnement, l’aimant perd une partie de sa force de façon irréversible.
| Température max. | Nuances | Usage typique |
|---|---|---|
| jusqu’à 80 °C | N | intérieur, meubles, bricolage, modélisme |
| 81–120 °C | M, H | appareils et machines modérément chauds |
| 121–150 °C | SH | moteurs, capteurs, applications industrielles |
| 151–200 °C | UH, EH | environnements thermiquement très exigeants |
Pour des températures permanentes supérieures à 200 °C, les aimants SmCo cylindriques sont plus adaptés.
5Choisissez le mode de fixation avant l’achat
Le plus souvent, un aimant cylindrique est collé dans un trou percé. Percez un trou de quelques dixièmes de millimètre plus large que le diamètre A pour laisser de la place à la colle et n’enfoncez jamais l’aimant en force, car il pourrait se fissurer. Utilisez une colle époxy bicomposant ou une colle cyanoacrylate.
Si vous voulez éviter la colle, choisissez la version autocollante. Pour un vissage, optez pour un cylindre avec trou. Si l’aimant est exposé aux chocs ou doit être encore plus puissant sur une petite surface, un aimant en pot cylindrique dans un boîtier en acier est une meilleure solution.
6Manipulez les aimants en toute sécurité
Les petits cylindres sont particulièrement dangereux pour les enfants : si deux aimants sont avalés, ils peuvent s’attirer à travers la paroi intestinale et provoquer des blessures graves. Conservez-les hors de portée des enfants. Les grands cylindres s’attirent brutalement et peuvent pincer les doigts, et le matériau cassant s’ébrèche lors des chocs. Tenez les aimants à distance des appareils électroniques, des cartes de paiement et des stimulateurs cardiaques.
Astuce : pour les fermetures de portes de meubles, un disque de 1 à 2 kg suffit généralement. Un aimant plus puissant rend l’ouverture difficile et sollicite inutilement les charnières.
Catégories associées à la catégorie Aimants en néodyme cylindres
- Par diamètre A
- Par hauteur B
- Aimants plats cylindriques
- Cylindres autocollants
- Cylindres avec trou
- Force d’adhérence jusqu’à 0,3 kg
- Force d’adhérence 0,3–1 kg
- Force d’adhérence 1–2 kg
- Force d’adhérence 2–5 kg
- Force d’adhérence 5–15 kg
- Force d’adhérence 15–50 kg
- Force d’adhérence 50+ kg
- Température 41–80 °C
- Température 81–120 °C
- Température 121–150 °C
- Température 151–200 °C
- Diamètre A 0–5 mm
- Diamètre A 5–10 mm
- Diamètre A 10–15 mm
- Diamètre A 15–20 mm
Questions fréquentes sur les aimants en néodyme cylindriques
Sur les deux faces circulaires. Les cylindres de cette catégorie sont aimantés parallèlement à l’axe, le pôle nord se trouve donc sur une face plane et le pôle sud sur l’autre. C’est par ces faces que l’aimant adhère le plus fortement à l’acier. La surface cylindrique latérale ne tient que faiblement.
Percez un trou de quelques dixièmes de millimètre plus large que le diamètre A de l’aimant, par exemple 10,2 mm pour un aimant de 10 mm, et fixez l’aimant avec une colle époxy bicomposant ou une colle cyanoacrylate. N’enfoncez jamais l’aimant en force dans un trou trop juste : le néodyme est cassant et se fissurerait. Faites attention à l’orientation des pôles si plusieurs aimants doivent s’attirer.
Oui, le champ magnétique traverse les matériaux non magnétiques comme le bois, le plastique, le verre ou l’aluminium. La force diminue toutefois fortement avec l’épaisseur du matériau. Pour une action à travers quelques millimètres, choisissez un cylindre de plus grand diamètre et plus haut plutôt qu’une nuance plus élevée, et testez l’assemblage avant la pose définitive.
À diamètre égal, le cylindre plus haut offre une force d’adhérence plus élevée et un champ qui porte plus loin, car il contient plus de matériau magnétique. Le gain n’est toutefois pas proportionnel à la hauteur. Un disque plat reste le meilleur choix lorsque la profondeur d’encastrement est limitée.
Oui. Des cylindres de même diamètre empilés se comportent approximativement comme un seul cylindre plus haut et leur force d’adhérence augmente. L’effet diminue cependant avec chaque aimant ajouté. Si vous avez besoin d’une force précise, choisissez directement un cylindre de la hauteur correspondante, qui est plus stable et plus facile à fixer.
Choisissez au minimum la nuance H, dont la température maximale de fonctionnement atteint 120 °C. Si la température peut ponctuellement dépasser cette valeur, prenez une marge avec la nuance SH de la plage 121–150 °C. Un cylindre N ordinaire perdrait à 120 °C une partie de sa force de façon irréversible.
Dans la catégorie aimants en néodyme cylindriques, vous trouverez près de 300 variantes aimantées axialement, des micro-aimants de 1 × 1 mm jusqu’aux cylindres de plus de 55 mm de diamètre, avec une force d’adhérence allant de quelques grammes à plus de 50 kg. Outre la nuance standard N jusqu’à 80 °C, nous proposons des cylindres résistants jusqu’à 200 °C pour les moteurs et les capteurs. Pour chaque aimant, nous indiquons le diamètre A, la hauteur B, la nuance, la force d’adhérence, le revêtement et la température maximale de fonctionnement. Les prix sont affichés en euros TTC et HT, avec des tarifs dégressifs pour les quantités plus importantes.
