Grilles magnétiques
Les séparateurs magnétiques sous forme de grilles magnétiques sont un élément clé dans les technologies nécessitant une élimination efficace des impuretés ferromagnétiques des matériaux en vrac — céréales, granulés, sable, charbon, mélanges plastiques ou recyclés. Grâce à la conception de la grille magnétique, le matériau est acheminé librement au-dessus d'une série d'aimants permanents intégrés dans la grille, qui captent les particules métalliques sans entraver le flux ou détériorer la circulation.
Tri des produits
Marques
Liste des produits
1Choisissez la forme et la taille selon la section de passage
- Grilles carrées et rectangulaires (de 100 × 100 mm à 285 × 275 mm environ) : trémies, goulottes et gaines de section carrée.

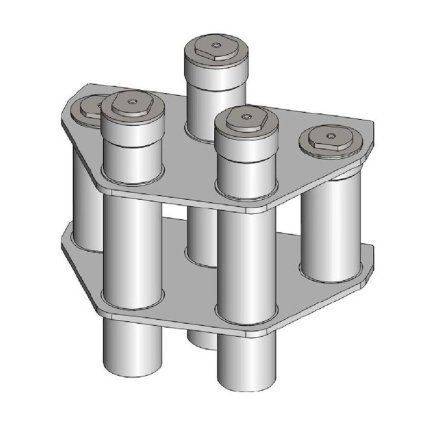

- Grilles rondes (diamètre 150, 200 ou 250 mm) : trémies et conduites rondes.
- Grilles de trémie pour presses à injecter (par exemple MDN 200 × 200 mm) : protection de la vis et du moule contre les particules de fer dans les granulés plastiques.
Mesurez la section intérieure de la trémie ou de la conduite : la grille doit couvrir toute la section, afin qu’aucune partie du matériau ne passe à côté des barreaux.
2Adaptez le nombre de barreaux au matériau
Plus la grille compte de barreaux et de rangées, plus la probabilité qu’une particule de fer touche un aimant est élevée. En contrepartie, l’espace entre les barreaux diminue.
- Matériau fin et fluide (granulés, poudres sèches, céréales) : davantage de barreaux et plusieurs rangées décalées.
- Matériau grossier ou en morceaux (charbon, recyclat, sable grossier) : moins de barreaux et un espace plus large pour éviter le colmatage.
- Matériau collant qui forme des voûtes : préférez un séparateur magnétique rotatif.
3Vérifiez l’induction magnétique
L’induction, indiquée en gauss (Gs), détermine la finesse des particules que la grille peut retenir. Les grilles rondes de l’offre atteignent 10 500 Gs. Pour capturer de très fines particules ou des impuretés faiblement magnétiques, choisissez l’induction la plus élevée disponible pour votre dimension.
4Tenez compte de la température du matériau
La température maximale est indiquée dans la désignation de la grille : « 80 » pour les versions jusqu’à 80 °C, « 120 » pour les versions jusqu’à 120 °C, par exemple MR 250 × 250 × 50/4 SVM-120-P. Pour un matériau sortant d’un séchoir, vérifiez toujours la température réelle au point de montage.
5Guidez le flux vers les barreaux

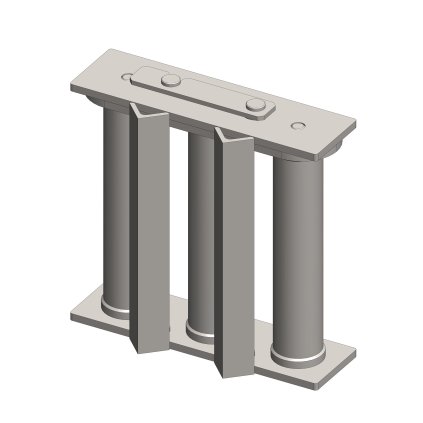

Des déflecteurs (toits de ramassage) placés au-dessus des barreaux dirigent le matériau vers la zone de captation, améliorent l’efficacité et protègent les barreaux contre les chocs et l’abrasion. Un kit de toits de ramassage est proposé par exemple pour la grille MR 175 × 175 × 50/3 VVM ECO.
6Prévoyez le nettoyage et la sécurité

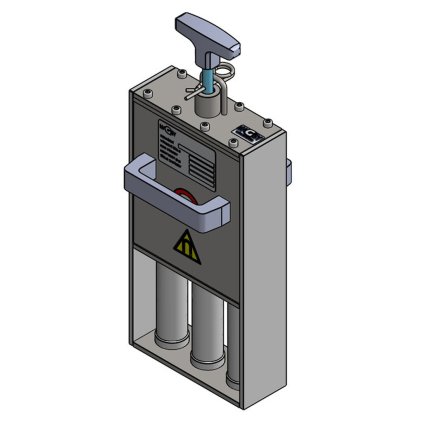

Une grille saturée d’impuretés perd son efficacité. Retirez-la régulièrement et essuyez les impuretés en les faisant glisser vers l’extrémité des barreaux. Si la contamination est importante ou si la grille doit être nettoyée sans arrêter la ligne, choisissez un séparateur à glissière avec nettoyage manuel.
Astuce : les barreaux d’une grille génèrent un champ très puissant. Retirez montres, cartes et téléphones avant le nettoyage, attention aux doigts entre la grille et les pièces en acier, et gardez les grilles à distance des personnes porteuses d’un stimulateur cardiaque.
Catégories associées à la catégorie Grilles magnétiques
- Tiges magnétiques
- Aimants pour trémie
- Séparateurs à glissière avec nettoyage manuel
- Séparateurs magnétiques rotatifs
- Séparateurs magnétiques à flux continu
- Récipients séparateurs
- Disques magnétiques
- Tambours magnétiques
- Séparateurs magnétiques de table
- Tous les séparateurs magnétiques
- Aimants pour matières premières recyclables
- Aimants industriels
Questions fréquentes sur les grilles magnétiques
Mesurez la section intérieure de la trémie ou de la conduite à l’endroit du montage. La grille doit couvrir toute cette section, sans espace libre sur les côtés, afin que tout le matériau passe entre les barreaux. Pour une section carrée, choisissez une grille carrée ; pour une section ronde, une grille ronde de 150, 200 ou 250 mm de diamètre.
MR désigne la grille magnétique. Les trois premières valeurs sont la longueur, la largeur et la hauteur du cadre en millimètres. Le chiffre après la barre oblique indique le nombre de barreaux magnétiques ou de rangées, précisé dans les paramètres du produit. Les suffixes « 80 » ou « 120 » indiquent la température maximale de fonctionnement.
Les grilles magnétiques conviennent aux matériaux secs en vrac qui s’écoulent librement : céréales, granulés plastiques, sable, charbon, mélanges plastiques ou matériaux recyclés. Pour les poudres collantes qui forment des voûtes, un séparateur rotatif est plus adapté, et pour les liquides, un séparateur à flux continu.
Retirez la grille de la trémie, puis essuyez les impuretés en les faisant glisser le long des barreaux jusqu’à leur extrémité, où l’attraction est plus faible. Adaptez la fréquence de nettoyage à la quantité d’impuretés capturées. Pour un nettoyage fréquent sans démontage, choisissez un séparateur à glissière.
Selon le modèle, les grilles de l’offre sont conçues pour 80 °C ou 120 °C, ce qui est indiqué dans leur désignation. Pour un matériau plus chaud, par exemple en sortie de séchoir, contactez-nous : la grille doit être équipée d’aimants adaptés à la température.
Oui. MAGSY développe et fabrique elle-même des grilles et séparateurs magnétiques. Envoyez-nous à e-shop@magsy.fr les dimensions intérieures de la trémie, le type de matériau, le débit, la température et le type d’impuretés. Nous répondons généralement sous 24 heures avec une proposition adaptée.
MAGSY s.r.o. développe et fabrique elle-même des grilles et séparateurs magnétiques dans ses ateliers en République tchèque. Dans cette catégorie, vous trouverez des grilles carrées, rectangulaires et rondes ainsi que des grilles de trémie pour presses à injecter, en versions pour 80 °C et 120 °C. Elles retiennent les impuretés ferromagnétiques dans les céréales, granulés, sable, charbon, plastiques et matériaux recyclés, sans freiner l’écoulement. Pour chaque grille, nous indiquons les dimensions, le nombre de barreaux, l’induction et la température de fonctionnement. Si aucune dimension standard ne correspond à votre trémie, nous fabriquons une grille sur mesure. Les prix sont affichés en euros TTC et HT.
