Séparateurs magnétiques à glissière - avec nettoyage manuel
Les séparateurs magnétiques à extraction manuelle offrent une solution fiable et très pratique pour capturer les impuretés ferromagnétiques dans les liquides ou les mélanges en vrac dans le cadre des technologies de production et de transformation. Ce type de séparateur propose une conception dans laquelle les barres ou blocs magnétiques sont logés dans un cadre télescopique (rétractable) : l'opérateur extrait simplement la partie magnétique du corps de l'appareil, retire manuellement les métaux capturés, puis réintègre le magnétisme. Cela réduit considérablement le temps de maintenance et minimise la nécessité de démonter l'équipement.
Tri des produits
Marques
Liste des produits
1Comprenez l’avantage du tiroir extractible
Dans un séparateur à glissière, les barreaux magnétiques sont logés dans un tiroir coulissant. Pour le nettoyage, l’opérateur extrait le tiroir du corps de l’appareil, retire manuellement les impuretés capturées, puis le remet en place. Il n’est pas nécessaire de démonter le séparateur ni de vider la trémie, ce qui réduit considérablement le temps de maintenance.
C’est la solution adaptée lorsque le matériau contient régulièrement des impuretés et que la ligne doit rester disponible.
2Choisissez la section selon votre installation
Le séparateur se monte entre la trémie et la machine ou dans une conduite. Choisissez une section identique à celle de votre installation : l’offre comprend des sections rondes de DN 100 à DN 250 et des sections carrées, par exemple 230 × 230 mm.

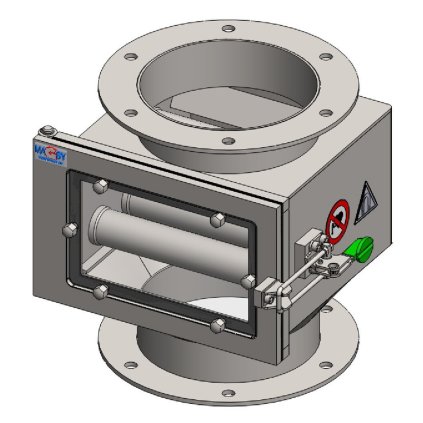

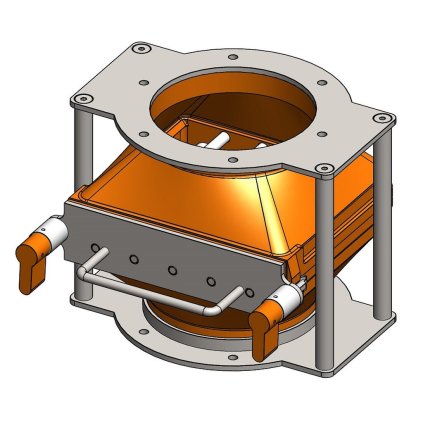

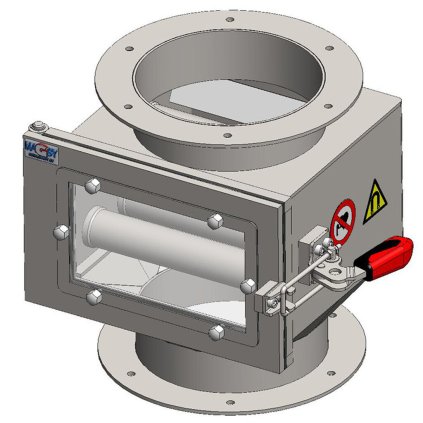

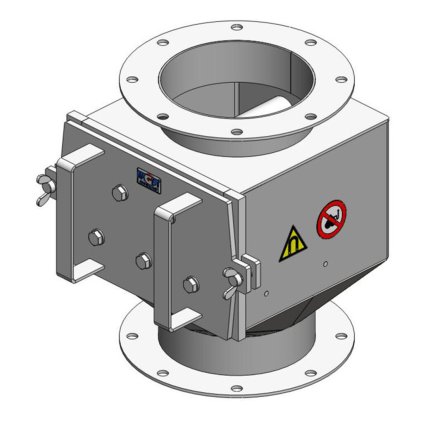

Dans la désignation MSV, le premier nombre indique la section et le second le nombre de barreaux magnétiques : un MSV 150/5 correspond ainsi à une section DN 150 avec 5 barreaux, comme le séparateur extractible DN 150 à 5 tubes.
3Adaptez le nombre de barreaux au matériau
Plus le séparateur compte de barreaux, plus la probabilité de capturer une particule est élevée, mais plus l’espace de passage est réduit.
- Granulés fins et poudres fluides : davantage de barreaux, par exemple 5 barreaux en DN 150 ou 9 barreaux en DN 200.

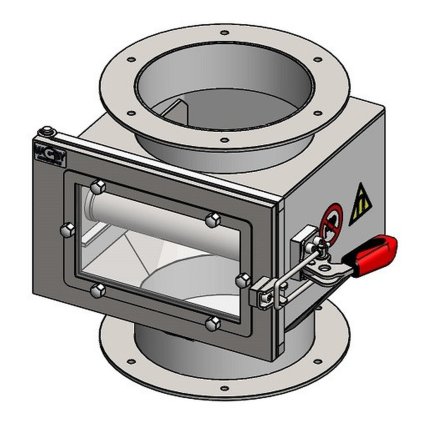

- Matériau grossier, broyé ou en morceaux : moins de barreaux pour éviter le colmatage, par exemple 3 barreaux en DN 150.
4Vérifiez l’induction et la température
Les séparateurs extractibles de l’offre atteignent 10 000 Gs, ce qui permet de retenir aussi les fines particules métalliques. La température maximale de fonctionnement figure dans la désignation, par exemple « 80 » pour une utilisation jusqu’à 80 °C. Pour un matériau plus chaud, en sortie de sécheur par exemple, contactez-nous.
5Prévoyez l’espace pour l’extraction du tiroir
Le tiroir sort latéralement du corps du séparateur. Prévoyez à côté de l’appareil un espace libre au moins égal à la longueur du tiroir, ainsi qu’un accès confortable pour l’opérateur. Un séparateur difficile d’accès sera nettoyé moins souvent, et son efficacité en souffrira.
6Nettoyez régulièrement et en sécurité
Interrompez l’alimentation en matériau pendant l’extraction du tiroir, afin qu’aucun matériau non contrôlé ne passe vers la machine. Essuyez les impuretés en les faisant glisser vers l’extrémité des barreaux, puis remettez le tiroir en place avant de relancer le flux. Adaptez la fréquence de nettoyage à la quantité d’impuretés capturées.
Astuce : notez pendant les premières semaines la quantité d’impuretés retirée à chaque nettoyage. Vous déterminerez ainsi l’intervalle optimal et détecterez rapidement une hausse anormale de la contamination, souvent signe d’usure d’un équipement en amont.
Catégories associées à la catégorie Séparateurs magnétiques à glissière
- Grilles magnétiques
- Aimants pour trémie
- Tiges magnétiques
- Séparateurs magnétiques rotatifs
- Séparateurs magnétiques à flux continu
- Séparateurs magnétiques à plaque
- Cuves de séparation
- Plaques magnétiques pour convoyeurs
- Tambours magnétiques
- Tous les séparateurs magnétiques
- Aimants pour matières premières recyclables
- Aimants industriels
Questions fréquentes sur les séparateurs magnétiques à glissière
Une grille magnétique doit être retirée de la trémie pour être nettoyée. Dans un séparateur à glissière, les barreaux sont logés dans un tiroir coulissant : il suffit de l’extraire, d’essuyer les impuretés et de le remettre en place, sans démonter l’appareil ni vider la trémie. Le temps de maintenance est nettement réduit, ce qui convient aux matériaux régulièrement contaminés.
MSV désigne le séparateur magnétique à glissière. Le premier nombre indique la section de passage (ici DN 150) et le second le nombre de barreaux magnétiques (ici 5). La mention « 80 » dans la suite de la désignation indique une température maximale de fonctionnement de 80 °C. Les détails figurent dans les paramètres de chaque produit.
Pour des granulés fins et des poudres qui s’écoulent bien, choisissez davantage de barreaux, par exemple 5 en DN 150 ou 9 en DN 200 : la probabilité de capture est plus élevée. Pour un matériau grossier ou du broyé, choisissez moins de barreaux, par exemple 3 en DN 150, afin de garder un passage suffisant et d’éviter le colmatage.
Le nettoyage est rapide et ne demande pas de démontage, mais interrompez l’alimentation en matériau pendant l’extraction du tiroir : sinon, du matériau non contrôlé peut passer vers la machine. En pratique, le flux n’est coupé que le temps de sortir le tiroir, de l’essuyer et de le remettre en place.
En plus de la hauteur du séparateur entre la trémie et la machine, prévoyez sur le côté un espace libre au moins égal à la longueur du tiroir, pour pouvoir l’extraire entièrement. L’opérateur doit aussi pouvoir accéder facilement au séparateur : un appareil difficile d’accès est nettoyé moins souvent.
Oui. MAGSY développe et fabrique elle-même des séparateurs magnétiques. Envoyez-nous à e-shop@magsy.fr la section et le type de raccordement, le matériau, le débit, la température et l’espace disponible. Nous répondons généralement sous 24 heures avec une proposition adaptée.
MAGSY s.r.o. développe et fabrique elle-même des séparateurs magnétiques dans ses ateliers en République tchèque. Dans cette catégorie, vous trouverez des séparateurs magnétiques à glissière et extractibles, en sections rondes de DN 100 à DN 250 et en sections carrées, avec une induction allant jusqu’à 10 000 Gs. Leur tiroir coulissant permet de nettoyer les barreaux sans démonter l’appareil, ce qui réduit fortement le temps de maintenance sur les lignes de plasturgie, d’agroalimentaire ou de recyclage. Pour chaque séparateur, nous indiquons la section, le nombre de barreaux, l’induction et la température de fonctionnement. Si aucun modèle standard ne correspond à votre installation, nous concevons une solution sur mesure. Les prix sont affichés en euros TTC et HT.
