Aimants en ferite en forme de bloc - perpendiculairement à la surface
Les aimants en ferite en forme de parallélépipède avec une aimantation perpendiculaire à la surface de contact offrent une solution intelligente et abordable pour de nombreuses applications nécessitant une bonne adhérence à la surface de montage et une conception simple. Grâce à l'orientation de l'aimantation perpendiculaire aux faces de l'aimant, la force magnétique est utilisée de manière efficace directement au point de contact, ce qui est idéal pour les assemblages, la fixation de tôles, de pièces de construction ou comme composant de systèmes de montage.
Tri des produits
Marques
Plage de force d’adhérence (kg)
Plage de résistance thermique
Plage de longueur A (mm)
Plage de largeur B (mm)
Plage de hauteur C (mm)
Liste des produits
1Lisez correctement les dimensions A × B × C
Les dimensions d’un bloc sont indiquées dans l’ordre longueur A × largeur B × hauteur C. Tous les blocs de cette catégorie sont aimantés perpendiculairement à la surface, c’est-à-dire dans le sens de la hauteur C. Les pôles se trouvent donc sur les deux grandes faces A × B, qui sont aussi les faces de travail de l’aimant.
Exemple : un bloc 40 × 20 × 10 mm adhère par sa face de 40 × 20 mm, et son épaisseur de 10 mm correspond à la direction de magnétisation.
2Choisissez la taille selon l’usage
- Petits blocs (longueur 10–15 mm à 20–25 mm) : maquettes, bricolage, petites fermetures, travaux scolaires.

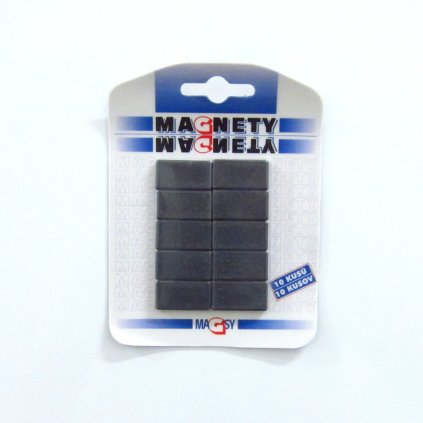

- Blocs moyens (par exemple 28 × 15 × 5, 30 × 20 × 6 ou 40 × 20 × 10 mm) : fermetures de portes, porte-outils, présentoirs, fixations en atelier.
- Grands blocs (longueur 65–150 mm, par exemple 100 × 30 × 15 ou 150 × 100 × 25 mm) : applications industrielles, barres et balais magnétiques, systèmes de séparation et de manutention.
3Évaluez la force nécessaire
La force d’un bloc en ferrite dépend avant tout de sa surface A × B et de sa hauteur C. L’offre couvre les plages de 0–0,3 kg pour les plus petits blocs jusqu’à 15–50 kg pour les grands blocs industriels. La valeur est mesurée en traction perpendiculaire sur une plaque d’acier épaisse ; sur une tôle fine, à travers une peinture ou en charge latérale, la force réelle est plus faible.
Prévoyez une force d’adhérence 2 à 3 fois supérieure au poids à maintenir. Si la place est limitée, un bloc en néodyme offre une force bien plus élevée à dimensions égales.
4Augmentez la force avec un profilé en acier
Monté au fond d’un profilé en acier en U, un bloc en ferrite fonctionne comme un aimant en pot : l’acier guide le champ magnétique vers la face de travail et augmente nettement la force d’adhérence. C’est le principe utilisé dans les barres magnétiques et les balais magnétiques avec aimants en ferrite.
Si vous alignez plusieurs blocs côte à côte avec la même polarité vers le haut, ils se repoussent latéralement : collez-les solidement et maintenez-les en place pendant la prise de la colle.
5Fixez sans percer ni serrer
La ferrite est très dure et cassante : elle ne se perce et ne se coupe qu’avec des outils diamantés. Collez le bloc à la colle époxy sur une surface propre et plane, ou insérez-le dans un logement ou un profilé. Les blocs longs et fins cassent facilement en flexion : évitez les supports bombés et ne les serrez jamais sous une vis ou une bride.
6Tenez compte de l’environnement et de la sécurité
La ferrite ne rouille pas et n’a pas besoin de revêtement : les blocs conviennent à l’extérieur, aux locaux humides et aux environnements chauds, dans les plages 151–200 °C et 201–350 °C. Par grand froid, selon la nuance et la forme, ils peuvent perdre une partie de leur force de façon irréversible.
Astuce : les grands blocs, comme 100 × 100 × 25 mm ou 150 × 100 × 25 mm, s’attirent avec une force suffisante pour pincer les doigts et se briser au choc. Manipulez-les avec des gants, séparez-les en les faisant glisser latéralement et stockez-les avec des cales non magnétiques en bois ou en plastique entre eux.
Catégories associées à la catégorie Aimants en ferrite en forme de bloc
- Choix par force d’adhérence
- Choix par longueur
- Choix par largeur
- Choix par hauteur
- Force d’adhérence 0–0,3 kg
- Force d’adhérence 0,3–1 kg
- Force d’adhérence 1–2 kg
- Force d’adhérence 2–5 kg
- Force d’adhérence 5–15 kg
- Force d’adhérence 15–50 kg
- Longueur 20–25 mm
- Longueur 25–30 mm
- Longueur 65–150 mm
- Largeur 15–20 mm
- Largeur 25–30 mm
- Hauteur 5–10 mm
- Hauteur 10–15 mm
- Hauteur 20–25 mm
- Cylindres en ferrite
- Blocs en néodyme
Questions fréquentes sur les aimants en ferrite en forme de bloc
Sur les deux grandes faces A × B : l’une est le pôle nord, l’autre le pôle sud. La magnétisation traverse le bloc dans le sens de sa hauteur C. Un bloc 40 × 20 × 10 mm adhère donc par sa face de 40 × 20 mm, pas par ses chants.
Choisissez des blocs de grande surface, par exemple 100 × 30 × 15 mm, et collez-les au fond d’un profilé en acier en U : l’acier concentre le champ sur la face de travail et augmente nettement la force. Pour un résultat prêt à l’emploi, MAGSY propose des balais magnétiques avec aimants en ferrite.
Pas avec des outils courants. La ferrite est très dure et cassante : elle ne se coupe et ne se perce qu’avec des outils diamantés sous arrosage, et le risque de fissure reste élevé. Choisissez plutôt la dimension adaptée dans l’offre et fixez le bloc par collage ou en l’insérant dans un logement ou un profilé.
À dimensions égales, un bloc en néodyme est jusqu’à environ 10 fois plus puissant. Le bloc en ferrite est beaucoup moins cher, ne rouille pas sans revêtement et supporte mieux la chaleur. Il est idéal lorsque la place ne manque pas, pour les grandes surfaces magnétiques et les environnements humides ou chauds.
Oui. La ferrite est un oxyde céramique qui ne rouille pas : elle convient à l’extérieur et aux locaux humides. Les blocs de l’offre relèvent des plages de résistance 151–200 °C et 201–350 °C. Leur point faible est le grand froid, qui peut réduire leur force de façon irréversible selon la nuance et la forme.
Ne tirez pas perpendiculairement : faites glisser un bloc latéralement par rapport à l’autre, en appui sur le bord d’une table. Une fois séparés, placez une cale en bois ou en plastique entre eux pour le stockage. Portez des gants : les grands blocs peuvent pincer les doigts et leurs arêtes s’écaillent au choc.
Dans la catégorie aimants en ferrite en forme de bloc, vous trouverez des blocs aimantés perpendiculairement à la surface, des petits formats pour le bricolage jusqu’aux grands blocs industriels de 150 × 100 × 25 mm, avec une force d’adhérence allant jusqu’à la plage 15–50 kg. La ferrite est la solution économique pour les fixations, les fermetures, les porte-outils, les barres magnétiques et les systèmes de séparation : elle ne rouille pas, résiste à l’humidité et supporte des températures élevées. Pour chaque bloc, nous indiquons les dimensions A × B × C, la force d’adhérence et la résistance à la température. MAGSY utilise elle-même les blocs en ferrite dans ses balais magnétiques et connaît leur comportement en exploitation réelle. Les prix sont affichés en euros TTC et HT, avec des tarifs dégressifs pour les séries et les commandes en volume.
