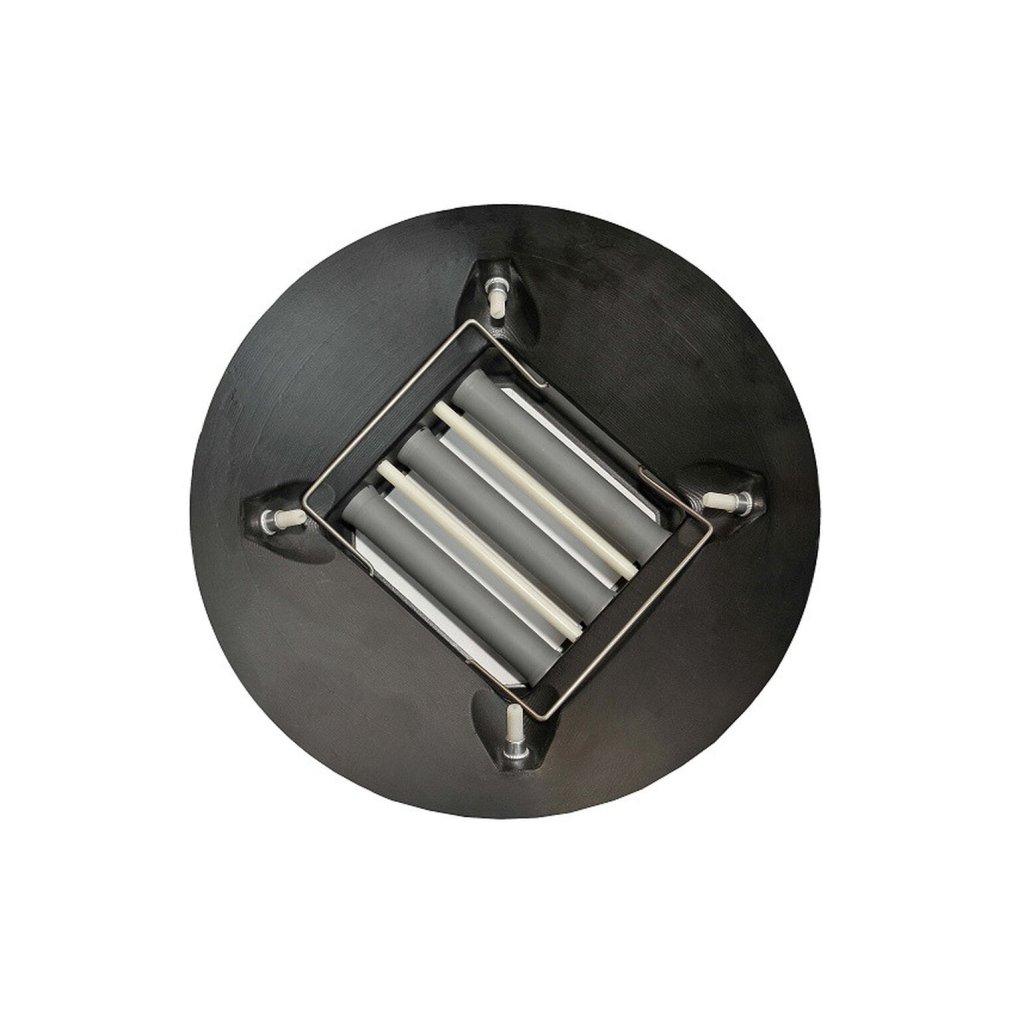

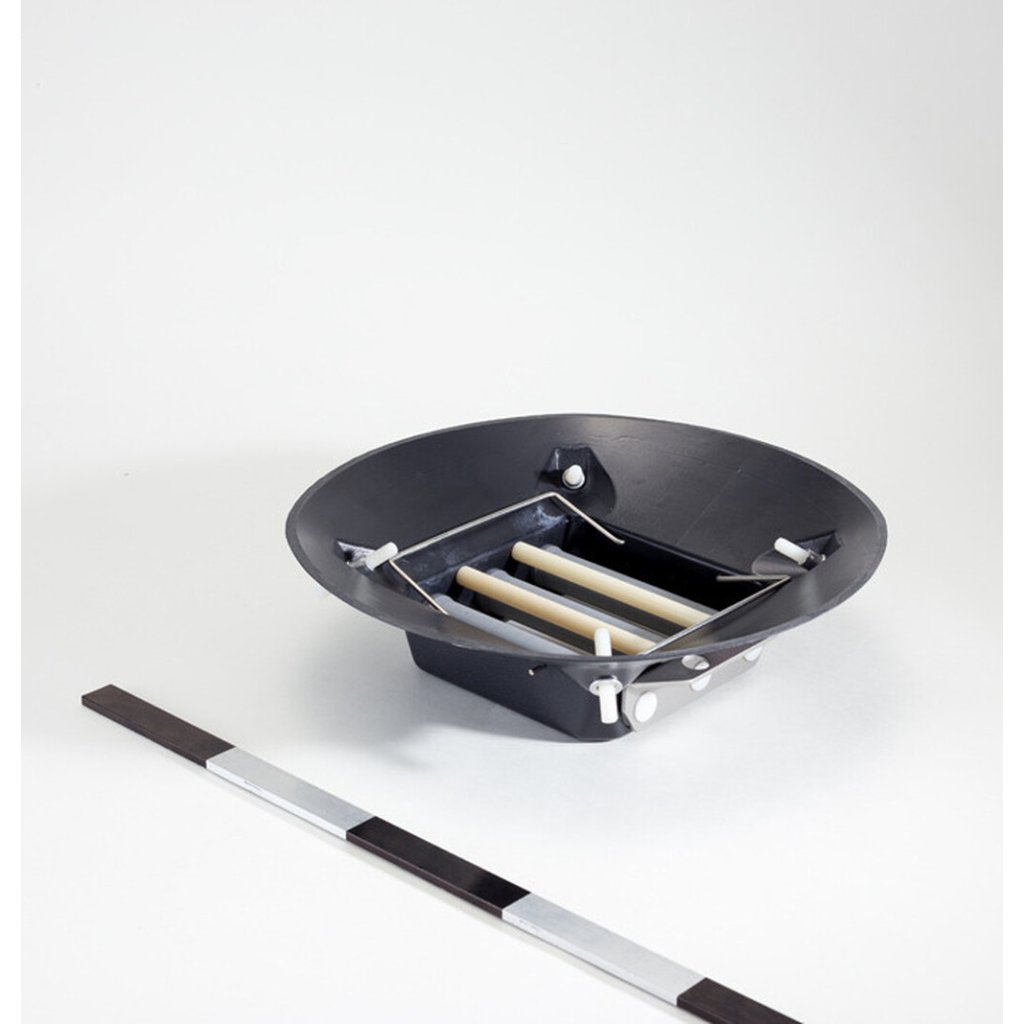

Grille magnétique de trémie - UP - modèle M

La grille magnétique (aimant pour trémie) est conçue exclusivement pour un usage industriel dans l'industrie des matières plastiques, dans les trémies des machines de moulage par injection. Elle assure un nettoyage parfait de vos granulés, regranulés ou miettes des impuretés ferromagnétiques (par impuretés ferromagnétiques, nous entendons les métaux entièrement magnétiques tels que le fer, le nickel, le cobalt et les alliages contenant du fer, et non les matériaux paramagnétiques, très finement magnétiques).

Pour un fonctionnement correct, les matériaux à purifier doivent être.. :

• homogène,
• sec avec de bonnes propriétés d'étalement pour éviter le colmatage de la grille magnétique, voir ci-dessous.

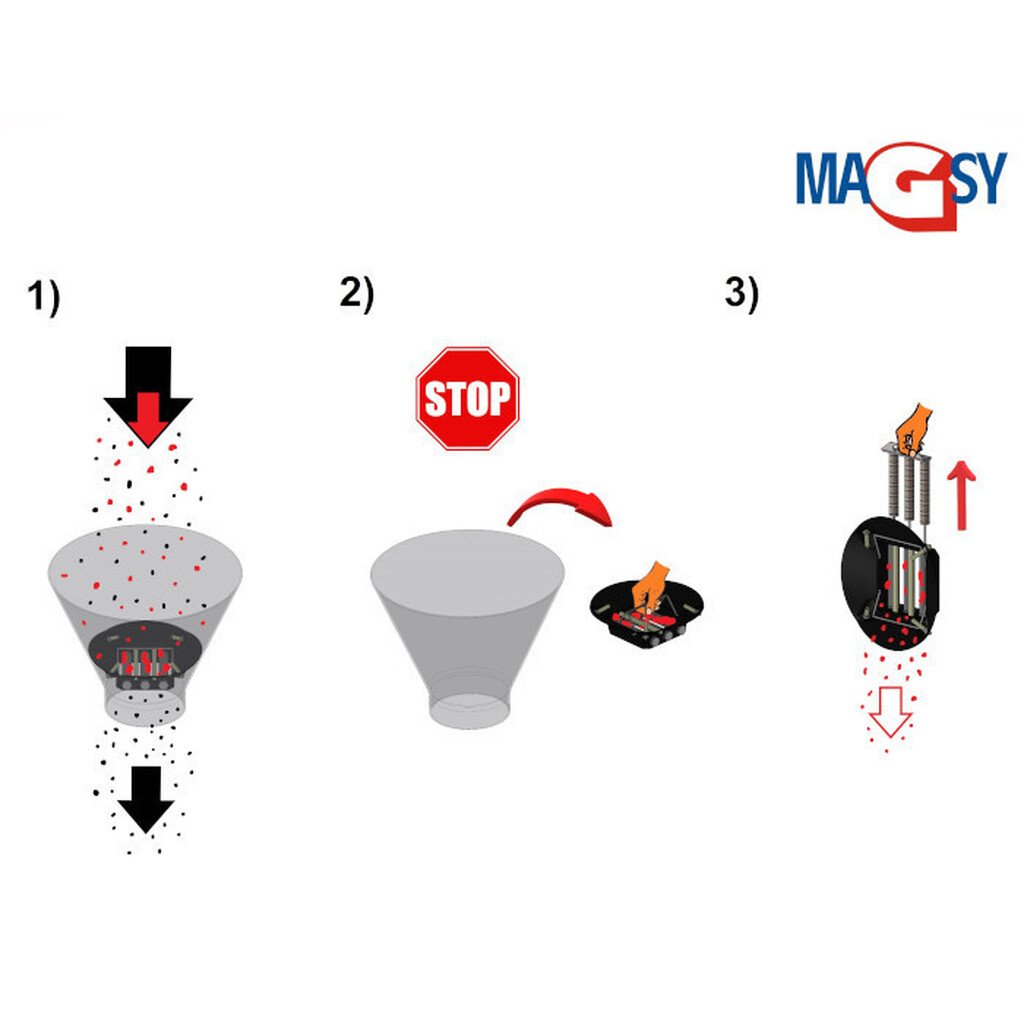

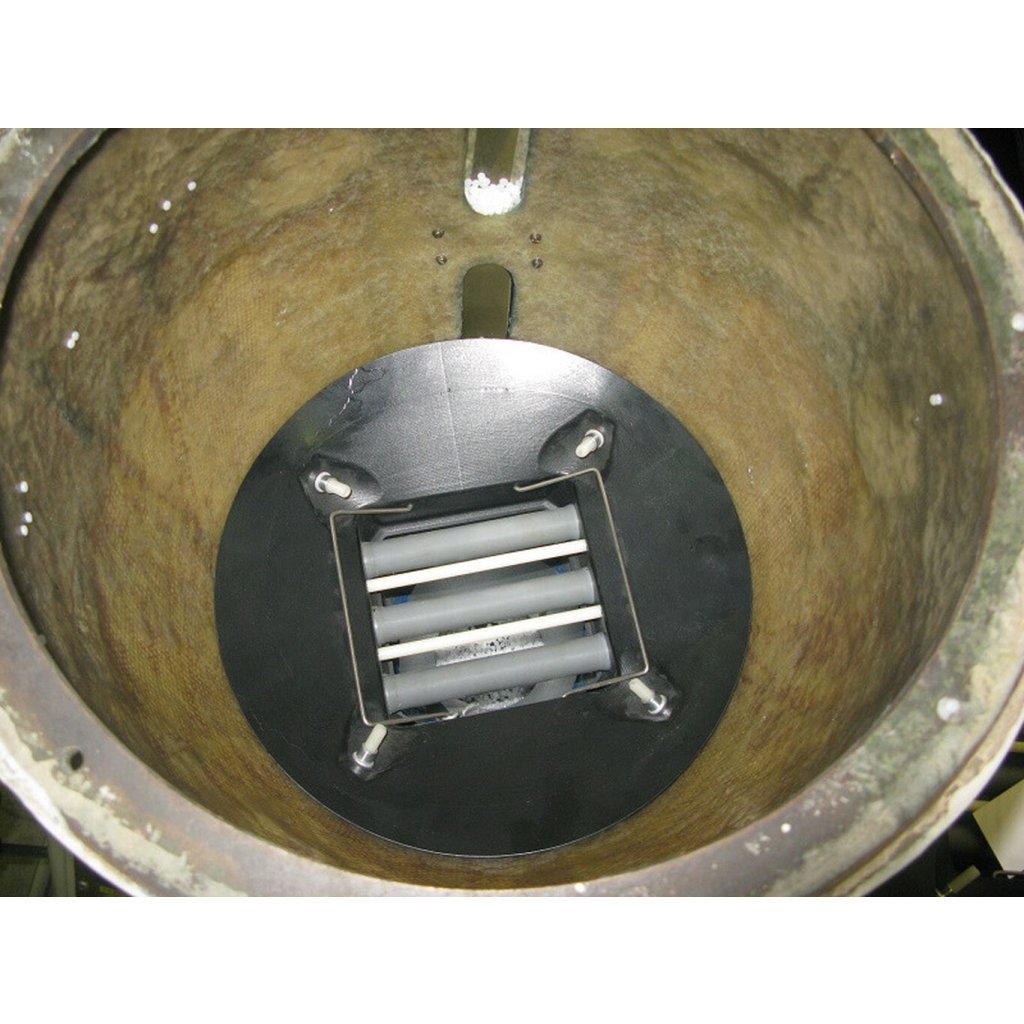

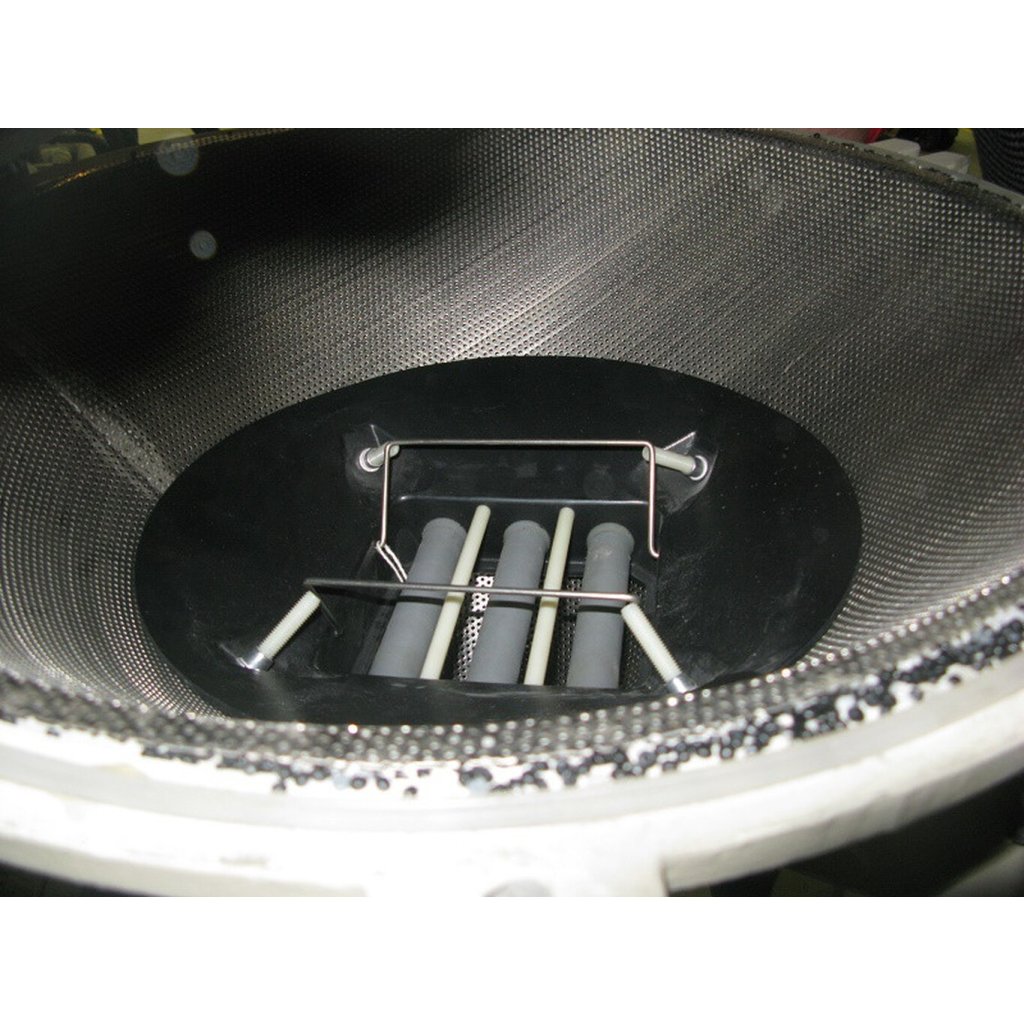

La grille magnétique ne peut être utilisée que dans le cadre d'opérations non continues (lors du nettoyage manuel de la grille magnétique, le flux de matériau à nettoyer doit être interrompu). Elle est installée uniquement dans les trémies situées au-dessus des presses à injecter, le tube doit être horizontal (dans le cas où l'installation verticale n'est pas possible, n'utilisez pas ce produit et contactez-nous pour trouver une autre grille magnétique (séparateur magnétique) ou pour confirmer l'adéquation de son utilisation).

La grille magnétique est utilisée pour protéger la technologie (moulage par injection) afin que les impuretés ferromagnétiques métalliques ne pénètrent pas dans les buses d'injection et évitent ainsi leur obstruction et leur endommagement. Elle peut également être utilisée pour purifier le mélange jusqu'à la plus grande propreté possible lorsque la grille est placée à la fin du processus de production juste avant l'emballage, l'expédition (placement uniquement dans des trémies coniques et utilisation uniquement pour les granulés plastiques, les regranulés, les miettes) afin qu'il n'y ait plus de contamination par des matériaux ferromagnétiques métalliques au cours des opérations ultérieures dans l'usine de production. Dans ce cas, il est envisagé d'enfermer immédiatement le matériau purifié dans des conteneurs scellables ou dans d'autres conteneurs scellables. Grâce au circuit magnétique bien conçu et à la goulotte en labyrinthe, on obtient une capture élevée des impuretés ferromagnétiques (veuillez lire en détail ci-dessous la description des impuretés métalliques ferromagnétiques qui peuvent être capturées par cette grille magnétique).

La granulométrie (fraction, taille) du matériau à nettoyer peut atteindre un maximum de 3 mm (3x3x3 mm) de diamètre, de forme régulière, le matériau doit être bien fluide, sec, non collant et exempt de grumeaux afin d'éviter le colmatage (blocage) de la grille magnétique par le matériau. L'expression "matériau bien fluide" utilisée dans la présente description désigne un matériau qui n'a pas la propriété de se voûter (s'agglutiner en unités uniformes) lorsqu'il s'écoule spontanément et d'empêcher ainsi le libre écoulement sur la grille magnétique. Les matériaux que nous recommandons et qui, selon notre opinion et notre expérience professionnelles, conviennent à l'épandage (purification) sur cette grille magnétique sont énumérés ci-dessous (veuillez tenir compte de la taille maximale admissible des fractions/grains mentionnée ci-dessus). Si le matériau dont vous souhaitez séparer les impuretés ferromagnétiques métalliques (matériau à purifier) ne figure pas dans la liste ci-dessous, n'utilisez pas ce produit et contactez-nous pour obtenir de plus amples informations et éventuellement recommander un autre séparateur/grille magnétique ou convenir que ce type de séparateur convient également pour la séparation magnétique de votre matériau.

Liste des matériaux adaptés à la séparation magnétique à l'aide d'une grille magnétique :

- tout granulat, regranulat ou sable plastique (pour le sable, attention à la possibilité de fibres résiduelles après broyage, qui peuvent obstruer la grille magnétique)

Si vos matériaux plastiques sont collés avec de la fibre de verre, veuillez noter la possibilité d'une abrasion accrue. Les tubes de recouvrement en plastique peuvent être pénétrés.

Nous insistons à nouveau sur le fait que les matériaux doivent être secs, bien friables (ne doivent pas avoir de propriétés de voûte), non abrasifs en granulométrie régulière maximale jusqu'à un diamètre de 3 mm (3x3x3 mm). La capacité de perméabilité varie en fonction du type de matériau dont on veut séparer les impuretés ferromagnétiques (granulés, regranulés, gravillons), elle ne peut pas être clairement déterminée, elle varie pour chaque type de matériau. Si vous n'êtes pas sûr de la perméabilité, n'utilisez pas cette grille magnétique, contactez notre service commercial et technique pour qu'il vous recommande un autre type de séparateur magnétique ou qu'il approuve l'utilisation de ce type.

Veuillez noter que l'épaisseur de la paroi du tube de protection est très faible en raison de l'induction magnétique élevée (force magnétique) et de la force de rupture sur sa surface. Il convient donc de tenir compte de la hauteur à partir de laquelle le matériau sera déversé sur la grille magnétique (hauteur d'impact). La hauteur à partir de laquelle le matériau est déversé sur la grille magnétique ne doit pas dépasser 0,3 mètre. Toutefois, cette hauteur est propre à chaque type de matériau. Il n'est pas possible de déterminer et de prescrire exactement quel matériau doit être épandu à quelle hauteur. En cas d'épandage à grande hauteur, les tubes de protection peuvent être percés et l'ensemble du produit endommagé. Si la hauteur à laquelle votre matériau doit être épandu sur la grille magnétique est supérieure à 0,3 m, n'utilisez pas ce produit et contactez notre service commercial et technique pour qu'il vous recommande un autre type de séparateur/grille magnétique ou qu'il approuve l'utilisation de ce type de séparateur/grille magnétique.

Cette grille magnétique capte (sépare) les particules ferromagnétiques métalliques de 1 µm et moins (poussière magnétique ferromagnétique caractéristique, incommensurable) jusqu'à une taille de 3 mm (3x3x3 mm), qui est la fraction (taille) maximale du matériau qui peut tomber sur la grille magnétique et qui peut être versé sur la grille magnétique. Dans de rares cas, la grille magnétique peut également capturer des objets métalliques plus grands, d'une taille maximale de 5 mm (5x5x5 mm). Toutefois, la présence accidentelle de ces impuretés est supposée ne pas dépasser 1 % de la capacité horaire totale du matériau à cribler (on suppose que la grille magnétique est régulièrement nettoyée des impuretés ferromagnétiques, ce qui ne signifie pas que la totalité des 1 % d'impuretés ferromagnétiques plus grandes peut rester sur la grille magnétique pendant toute la durée de la capacité horaire du matériau à cribler). La teneur de ces impuretés ferromagnétiques plus grosses ne doit pas être plus élevée. Si la présence de ces impuretés ferromagnétiques plus importantes dans votre matériau est plus élevée, n'utilisez pas cette grille magnétique et contactez notre service commercial et technique pour obtenir des conseils d'expert.

La grille magnétique ne doit pas être touchée par des objets plus grands que ceux que nous indiquons (diamètre maximal de 3 mm, 3x3x3 mm), à l'exception des impuretés ferromagnétiques, que nous décrivons ci-dessus en quantités aléatoires. Si vous êtes préoccupé par la présence d'impuretés ferromagnétiques ou autres plus grandes, il est nécessaire d'installer au préalable un tamis d'une taille de maille maximale de 5 mm afin que ces objets plus grands et indésirables soient capturés avant d'entrer dans la grille magnétique (après l'installation du tamis, il faut envisager de réduire la charge de capacité, la perméabilité, de la grille magnétique). Le tamis n'est pas inclus dans la livraison de la grille magnétique. Veuillez également noter que votre matériau peut contenir une grande quantité d'impuretés métalliques fines (poussière magnétique métallique très fine d'une taille inférieure à 1 µm) qui peuvent recouvrir les tubes magnétiques et rendre la grille magnétique inconfortable (les fines particules magnétiques tassent également le matériau transféré et surchargent l'ensemble du système). En même temps, la force/efficacité magnétique de la grille magnétique est fortement réduite. Si, immédiatement après avoir commencé à faire passer le matériau à travers la grille magnétique, vos tubes magnétiques se recouvrent et se "cachent" entièrement de poussière de fer, il ne s'agit pas d'un défaut de la grille magnétique, mais vous devez renforcer la séparation magnétique avec un autre séparateur/grille magnétique ou nettoyer la grille magnétique plus souvent, car votre matériau contient probablement une très grande quantité de particules ferromagnétiques.

Si vous n'êtes pas en mesure de fournir :

- absence de particules dans le matériau d'un diamètre supérieur à 3 mm (3x3x3 mm)

- moins de 1 % de particules ferromagnétiques de grande taille (jusqu'à 5 mm) dans la capacité horaire

- un minimum de poussières métalliques fines dans votre matériau

ne pas utiliser cette grille magnétique et contacter notre service commercial et technique pour recommander un autre type de séparateur magnétique ou pour approuver l'utilisation de ce type.

La grille magnétique est conçue pour capturer autant d'impuretés métalliques ferromagnétiques que possible. Cependant, tout dépend de la quantité d'impuretés ferromagnétiques présentes dans votre matériau. Il n'est pas possible de garantir la capture de toutes les impuretés ferromagnétiques. La technologie et les capacités spécifiques doivent toujours être prises en compte. Si nécessaire, d'autres types de séparation magnétique/grilles magnétiques doivent être ajoutés ou installés ultérieurement. Ne vous fiez pas uniquement à cette seule grille magnétique. En cas de doute, n'utilisez pas ce type de grille magnétique et contactez à tout moment nos experts en séparation magnétique.

Ne pas utiliser de grille magnétique pour séparer de l'acier inoxydable (généralement appelé inox), même s'il semble être magnétique/paramagnétique (par exemple après passage dans divers broyeurs ou autres formes de déformation, de même que ces aciers inoxydables paramagnétiques peuvent être utilisés pour la fabrication de divers tamis).

La grille magnétique n'est pas destinée à la séparation magnétique de métaux non ferreux non magnétiques, ni à la séparation magnétique de pièces ou d'éléments contenant des métaux ferromagnétiques (par exemple, des pièces en plastique avec des parties métalliques embouties). Si vous devez séparer de telles impuretés ferromagnétiques, n'utilisez pas cette grille magnétique et contactez nos experts en séparation magnétique qui vous indiqueront quel autre séparateur magnétique utiliser ou quel type de séparateur ajouter à votre installation de séparation.

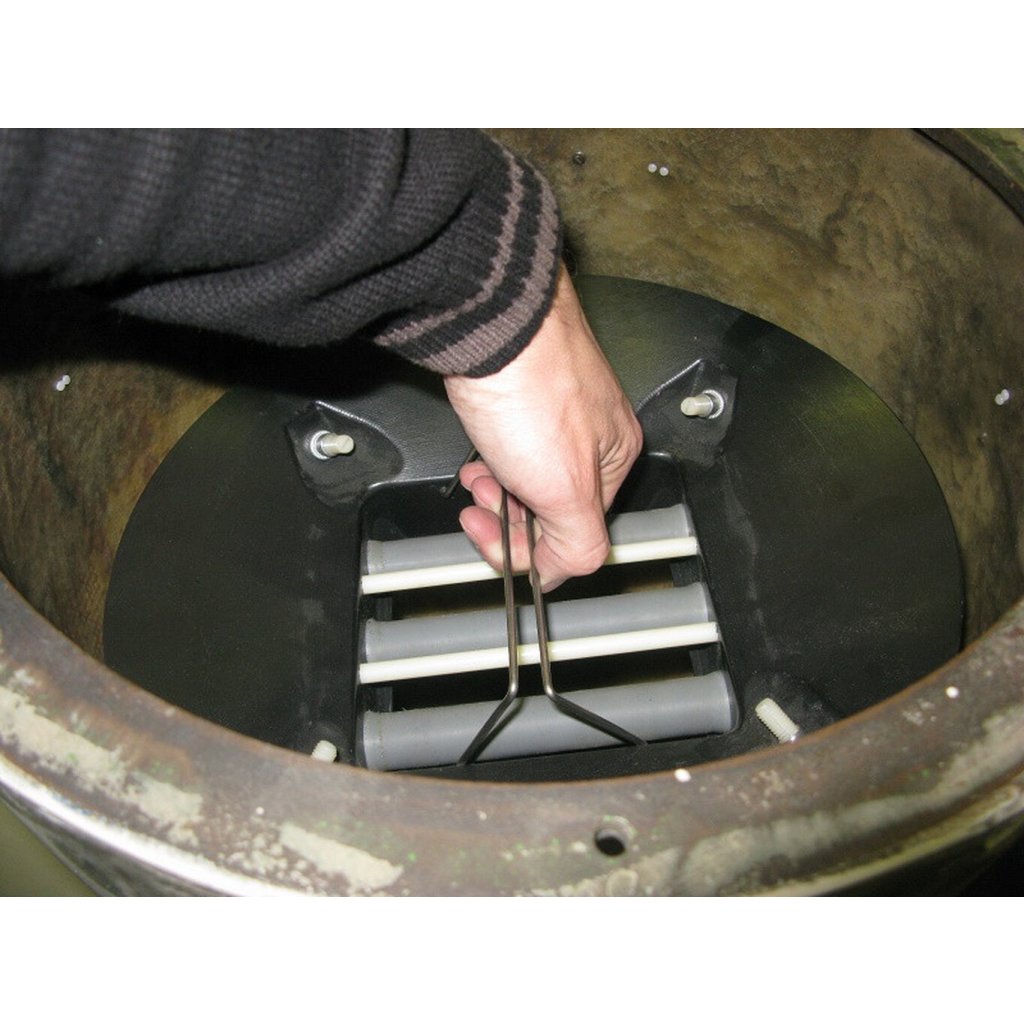

Veuillez noter qu'il n'est pas possible d'utiliser de l'eau sous pression ou de tremper les noyaux magnétiques lors du nettoyage de la grille magnétique. Seul un chiffon sec peut être utilisé pour le nettoyage ou de l'air comprimé bien sec (max. 2 bars) pour souffler les résidus de saleté métallique et les matériaux séparés.

Soyez très prudent lorsque vous nettoyez la grille magnétique, les noyaux magnétiques sont très puissants et le fait de les fixer à des objets métalliques peut provoquer des blessures par pincement ou pression. Ne les placez pas sur des objets magnétiques (tables, ponts, escaliers, sols...).

Cette grille magnétique n'est pas destinée à être utilisée dans un environnement classé comme atmosphère explosive (ATEX). Elle n'est pas non plus destinée à être en contact direct avec les aliments.

La grille magnétique est destinée à un usage intérieur uniquement. Ne pas l'installer à l'extérieur.

Procédure de mesure de l'induction magnétique

Les mesures sont effectuées à l'aide d'un gaussmètre standard muni d'une sonde de 0,75 mm à l'endroit où l'induction magnétique est la plus élevée, c'est-à-dire à l'endroit des extensions de pôles ou au point le plus bas de l'arc du circuit magnétique. Répétez le test trois fois, toujours à un point différent du circuit magnétique, et calculez l'induction magnétique moyenne.

Procédure de mesure de la force d'arrachement

Les mesures sont effectuées à l'aide d'un étalon en acier poli d'un diamètre de 10 mm et d'une hauteur de 20 mm. Les mesures sont effectuées au point où la force de rupture est la plus élevée - au point d'extension des pôles ou au point le plus bas de l'arc du circuit magnétique. Noter la force à laquelle l'étalon a été arraché. Répétez l'essai trois fois et calculez la force de rupture moyenne.

Pour information, 10 N = environ 1 kg.

Pour confirmer la mesure et garantir les valeurs mesurées, nous émettons et joignons à la livraison de chaque séparateur magnétique un rapport de mesure original établi uniquement pour votre grille magnétique spécifique (sur le rapport, nous indiquons le numéro de stock et le numéro de série).

Température de fonctionnement :

De -20 °C à +45 °C (-4 °F à +113 °F)

Le dépassement de la température de fonctionnement est possible dans certains cas, mais il est important de noter que cela peut entraîner une altération de la fonctionnalité ou une réduction de la durée de vie de l'équipement. Dans ce cas, il est nécessaire de consulter le fabricant pour savoir dans quelle mesure l'équipement peut être exposé à des températures plus élevées sans être endommagé et maintenir un fonctionnement sûr.

AVERTISSEMENT :

La force d'arrachement et l'induction magnétique qui en résultent dépendent de nombreux facteurs - par exemple les dimensions de l'étalon, l'entrefer entre l'étalon et le circuit magnétique testé, l'épaisseur de la sonde de mesure, l'encrassement de la surface, le traitement de surface de l'étalon, etc. Les valeurs indiquées de la force de rupture et de l'induction magnétique ont été mesurées dans les conditions idéales de l'environnement d'essai. Toutefois, ces valeurs peuvent varier en fonction du type d'environnement spécifique, où, par exemple, les conditions de fonctionnement et l'usure ultérieure peuvent affecter l'efficacité du produit et les résultats des mesures. Les valeurs indiquées doivent donc être considérées comme indicatives et toute variation ne peut être considérée comme un défaut. Afin de déterminer la valeur exacte de l'induction magnétique et de la force de rupture dans un cas particulier, il est nécessaire d'effectuer la mesure réelle. Si les valeurs de la force de décollement ne vous suffisent pas, parce qu'elles ne correspondent pas aux valeurs indiquées, vous pouvez profiter de l'option de retour garanti dans les 30 jours aux conditions indiquées dans les termes et conditions et acheter un autre type de séparateur magnétique. Ces 30 jours ne servent qu'à tester la marchandise, après quoi le vendeur peut refuser le retour.
