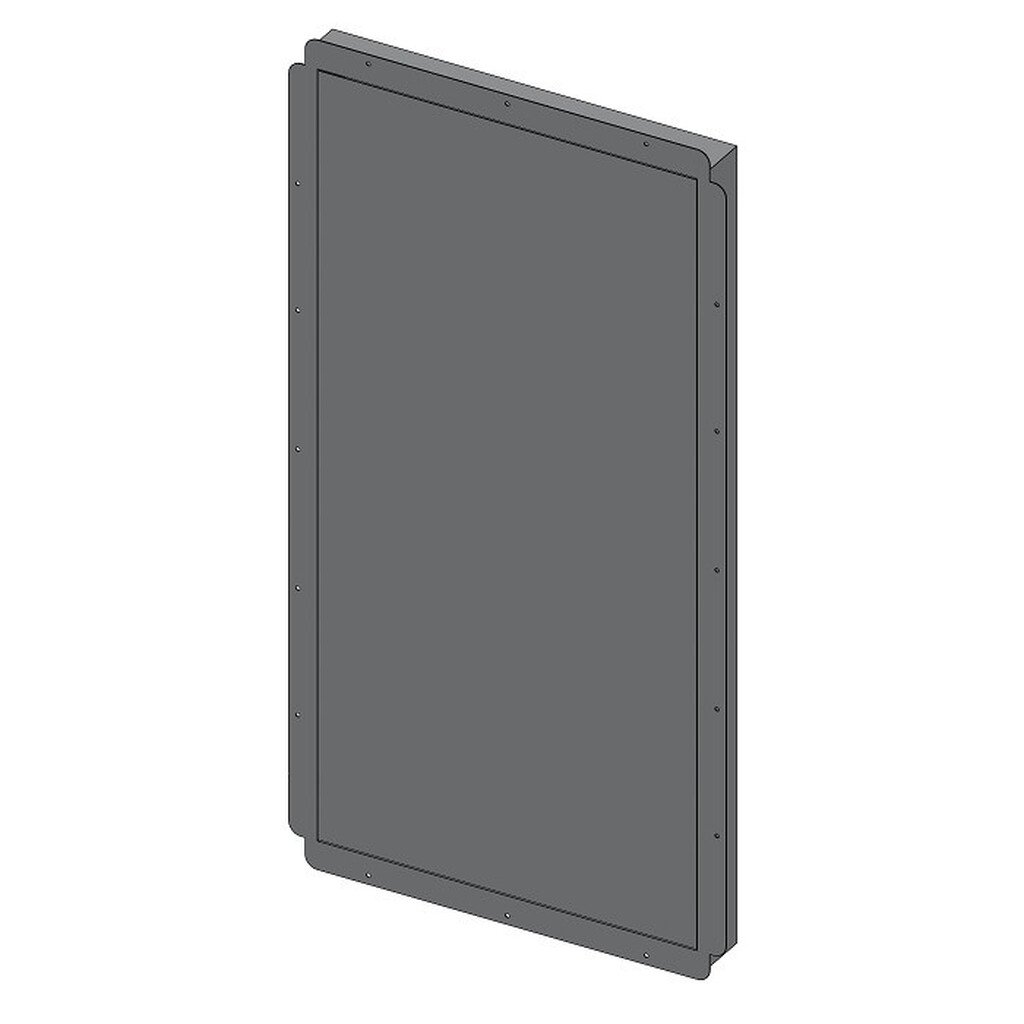

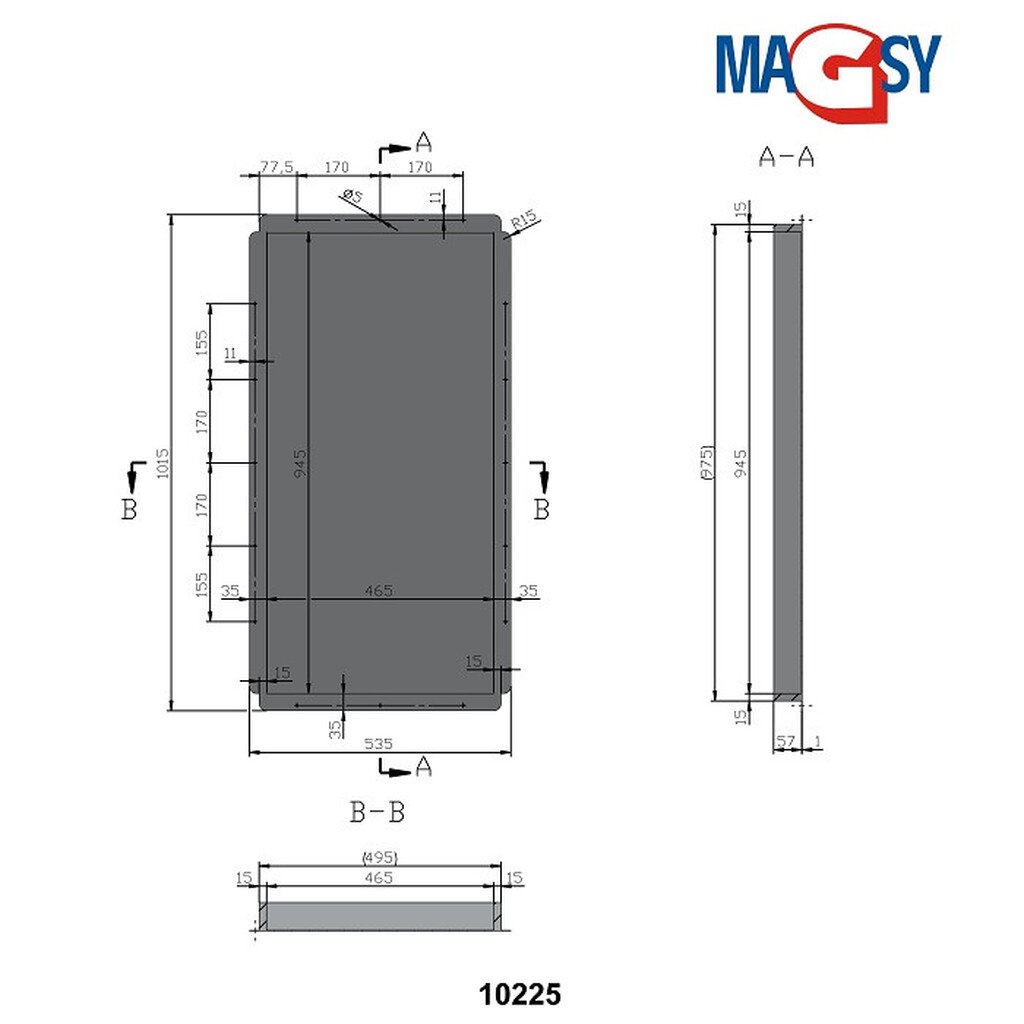

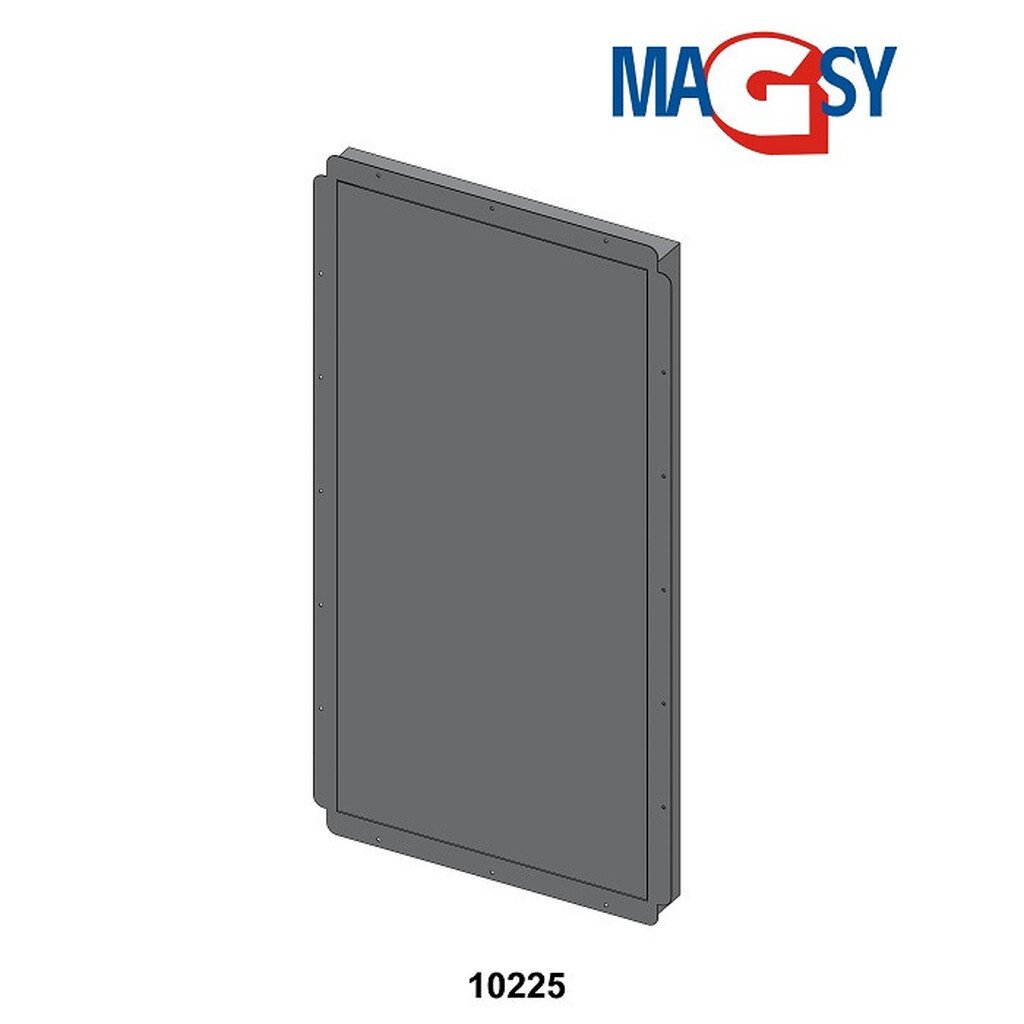

Porte magnétique UP 500x990 mm
Paramètres
Hauteur | 990 mm |
Désignation | MDV UP 500x990 |
Poids (kg) | 10 |
Largeur (mm) | 500 |
Poids (lbs) | 22 |
Vidéos
Magnetic revision door with hinges
Informations importantes
Porte de contrôle sous le revêtement – procédée de montage PDF
Fiche technique
Fournisseur :
MAGSY, s.r.o.
Holešovská 457
763 16 Fryšták
[email protected]
N° d’identification : 26230224
Trappe de visite sous carrelage RD-AL/S
Principaux matériaux utilisés
Cadre périphérique et charnière - alliage d’aluminium - EN AW 6060 T66, tolérance EN 755-9
Vantail de la trappe - plaque de plâtre de construction imprégnée (Knauf GREEN 12,5)
Aimants - aimant en ferrite anisotrope (réglable en hauteur)
Spécifications techniques
Gamme dimensionnelle en mm - 400x600, 400x750, 400x800, 500x660, 500x800, 500x900, 500x990, 600x600, 600x750, 600x800, 600x900.
À la demande du client, il est possible de fabriquer des trappes d’autres dimensions.
Convient également aux grandes ouvertures d’inspection - jusqu’à une surface de 6 000 cm2
Utilisation du produit
La trappe de visite sous carrelage est utilisée pour couvrir les ouvertures d’inspection dans les murs, tout en répondant à l’exigence d’une finition avec des carreaux de céramique collés.Elle est installée dans les endroits où il est nécessaire d’avoir accès à des installations et d’effectuer des révisions.Elle est conçue pour être montée dans des systèmes de plaques de plâtre ou en maçonnerie pleine (système YTONG, etc.). Le cadre extérieur est fixé dans l’ouverture au moyen d’éléments d’assemblage appropriés. La plaque de plâtre ouvrante, fixée à des charnières en alliage d’aluminium, permet d’accéder au câbles et aux conduits placés derrière les structures du bâtiment. Après installation, la trappe est revêtue de carreaux de céramique.
La trappe de visite n’est pas conçue comme une fermeture coupe-feu ni comme une fermeture des voies d’évacuation.
DÉCLARATION DES PERFORMANCES n° E01b
Trappe de visite sous carrelage RD-AL/S
(1) Code d’identification du produit : groupe de produits E01b
(2) Désignation catalogue : E01b TRAPPE DE VISITE RD-AL/S
(3) Utilisation du produit : La trappe de visite sous carrelage sert d’aide pour l’assemblage de la porte de l’ouverture d’inspection, tout en répondant à l’exigence d’une finition avec des carreaux de céramique collés.
(4) Fournisseur : MAGSY, s.r.o., Holešovská 457, 763 16 Fryšták, République tchèque
Déclaration :
Nous déclarons qu’aucune norme harmonisée ne s’applique à ce produit - le produit ne relève pas du RPC (Règlement Produits de construction).
Nous déclarons que les propriétés du produit répondent aux exigences de sécurité et de qualité. Elles satisfont aux exigences de la loi n° 102/2001 Coll. du 22 février 2001 sur la sécurité générale des produits et modifiant certaines lois telles que modifiées (loi sur la sécurité générale des produits).
(9) Propriétés déclarées :
CERTIFICAT - Numéro : J-32-20545-13, Protocole final n° 32-9477
Les caractéristiques de base et les paramètres techniques sont indiqués dans la fiche technique.
Personne accréditée participant à la déclaration des performances :
STROJÍRENSKÝ ZKUŠEBNÍ ÚSTAV, s. p.
Succursale de Jablonec nad Nisou
Tovární 5, 466 21 Jablonec nad Nisou
La fiche technique fait partie intégrante de la déclaration des performances.
La présente déclaration des performances est délivrée sous la seule responsabilité du fournisseur visé au point (4).
