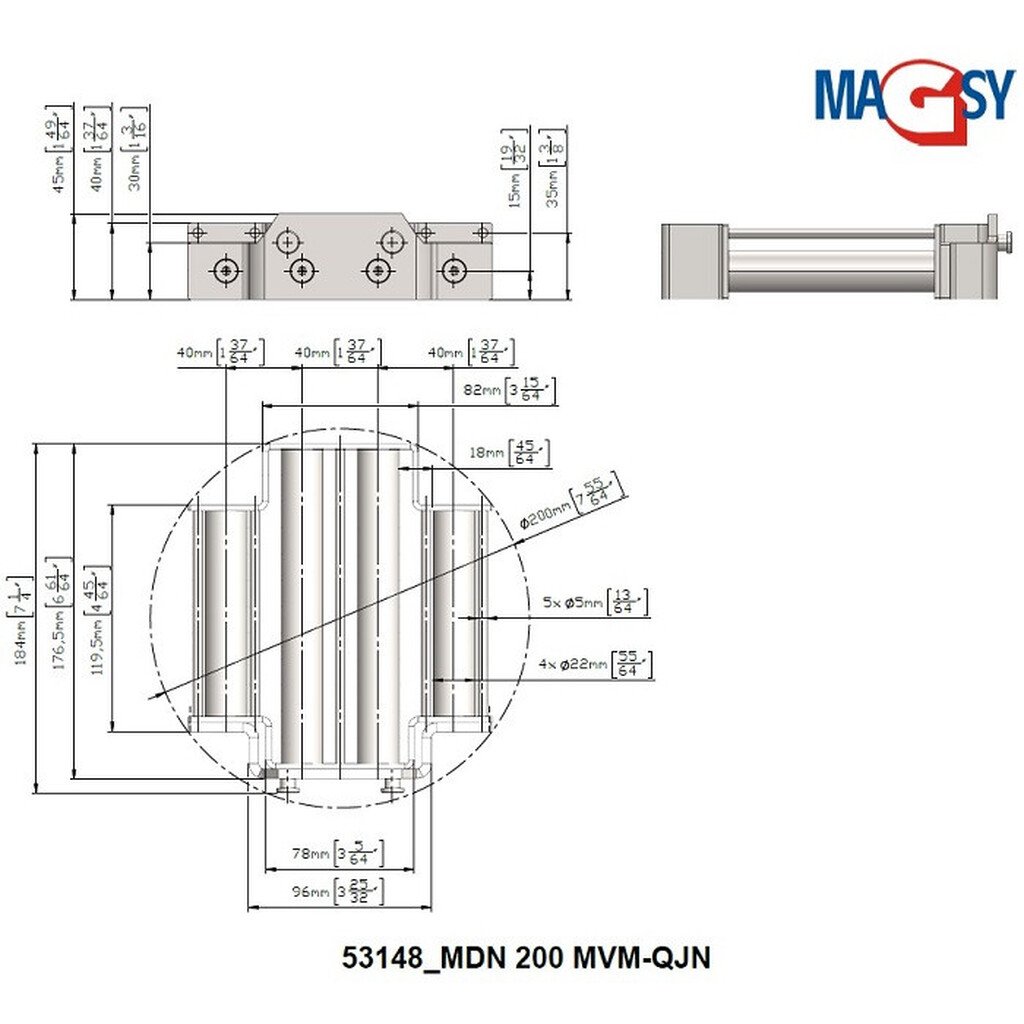

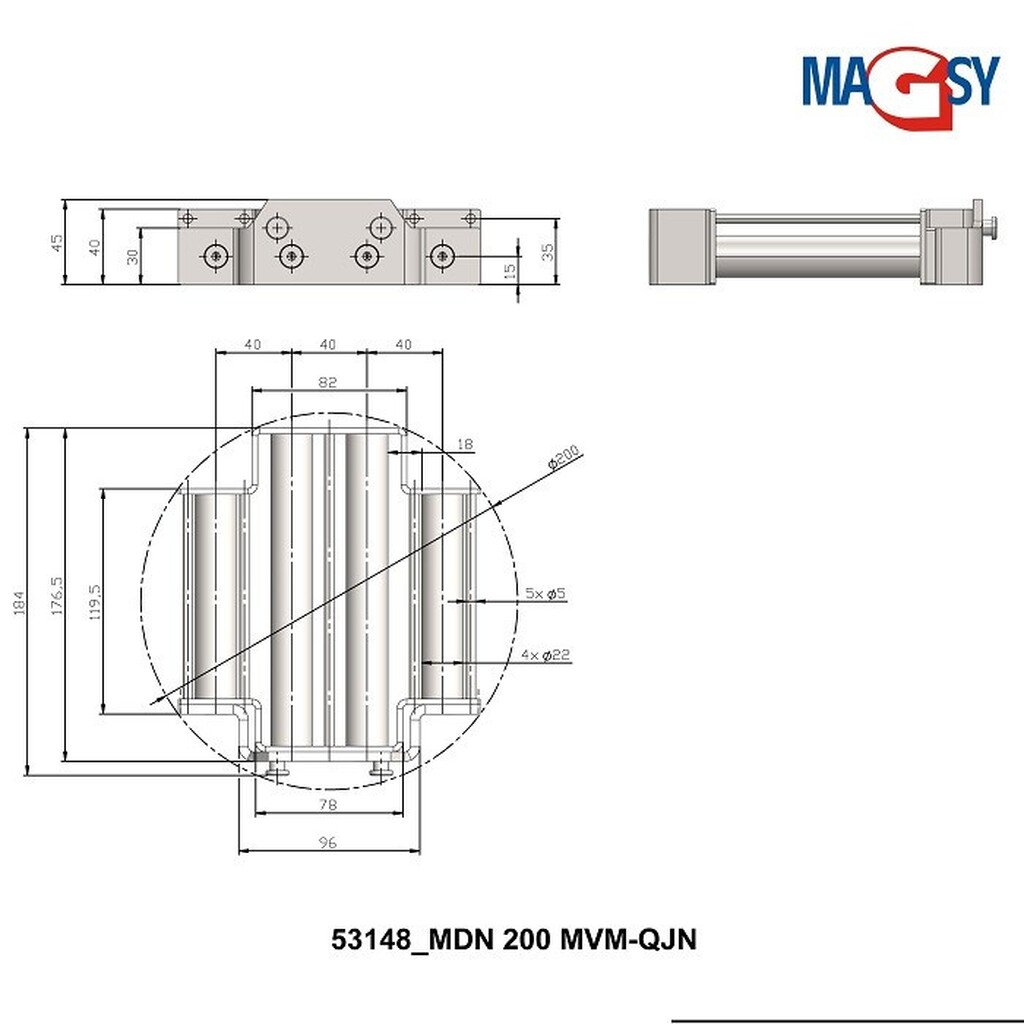

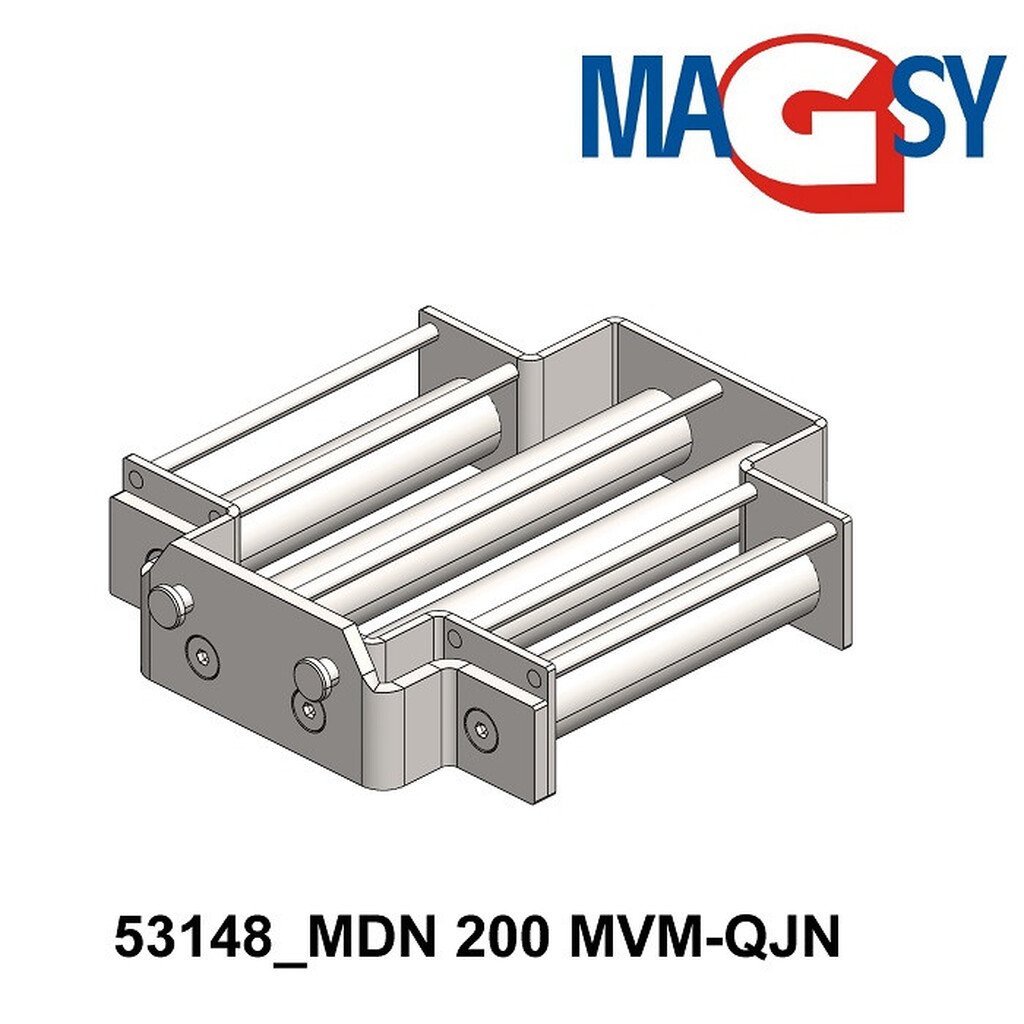

Grille magnétique de trémie, DN 200 mm, 80 °C, 10.000 Gs, 66 N

L'aimant de trémie (parfois également appelé grille magnétique) est conçu exclusivement pour un usage industriel, il assurera un nettoyage parfait de vos mélanges secs des impuretés ferromagnétiques (par impuretés ferromagnétiques, nous entendons les métaux entièrement magnétiques tels que le fer, le nickel, le cobalt et les alliages contenant du fer, et non les matériaux paramagnétiques, très finement magnétiques). Il est conçu pour être utilisé dans des trémies circulaires afin de suivre parfaitement l'entrée de l'équipement de traitement en aval.

Pour fonctionner correctement, le mélange à purifier (le matériau que vous versez sur la grille magnétique) doit être.. :

·         homogène,

·         sec avec de bonnes propriétés d'étalement pour éviter le colmatage (congestion), voir ci-dessous.

L'aimant de trémie (grille magnétique) ne peut être utilisé que dans le cadre d'opérations non continues (lors de son nettoyage manuel, le flux de matériau à nettoyer doit être interrompu). Il est installé uniquement dans des trémies verticales, le tube doit être horizontal (si l'installation verticale n'est pas possible, n'utilisez pas ce produit et contactez-nous pour trouver un autre aimant de trémie ou un autre séparateur magnétique ou pour confirmer son aptitude à l'emploi), par exemple dans l'industrie alimentaire, chimique, plastique, agricole, de traitement des déchets, dans l'industrie des matériaux de construction (voir la liste des matériaux appropriés ci-dessous).

L'aimant de trémie est utilisé comme étape préalable pour protéger la technologie afin que les impuretés ferromagnétiques ne pénètrent pas dans l'équipement qu'elles pourraient endommager, comme les couteaux de broyeur, les concasseurs, les buses des lignes de regranulation et de granulation, les buses de moulage par injection, les bancs d'extrusion, les bancs de presse, l'équipement de raclage, les tamis fins, les bancs de presse à céramique, les presses à verre, etc. Partout où la matière est collectée dans une trémie avant d'être traitée. Elle peut également être utilisée pour purifier le mélange jusqu'à la plus grande propreté possible, lorsque la grille est placée à la fin du processus de production, juste avant l'emballage, l'expédition, afin qu'il n'y ait plus de contamination par des matériaux ferromagnétiques métalliques lors d'opérations ultérieures dans l'usine de production (par exemple, lors de l'emballage manuel des produits dans des trémies auxiliaires). Dans ce cas, il est prévu que le matériau purifié soit immédiatement enfermé dans des conteneurs refermables ou dans d'autres conteneurs refermables. Grâce au circuit magnétique parfaitement conçu et au labyrinthe de tamisage créé par l'acier circulaire en expansion, une capture élevée des impuretés ferromagnétiques est obtenue (veuillez lire en détail ci-dessous la description des impuretés métalliques ferromagnétiques qui peuvent être capturées par cette grille magnétique).

La granulométrie (fraction, taille) du matériau à nettoyer peut atteindre un maximum de 3 mm (3x3x3 mm) de diamètre, de forme régulière, le matériau doit être bien fluide, sec, non collant et exempt de grumeaux afin d'éviter le colmatage (blocage) de la grille magnétique par le matériau. Il doit avoir une faible teneur en humidité et une adhérence minimale entre les particules et les surfaces. Il ne doit pas avoir la propriété de se voiler (s'agglutiner en unités uniformes), de se retenir et d'empêcher la libre circulation à travers l'aimant dans la trémie. Des exemples de ces matériaux (qui ne s'écoulent pas bien) sont les matériaux humides et huileux, mais aussi les matériaux secs à première vue, qui semblent bien s'écouler, mais dont la propriété naturelle est qu'ils ne s'écoulent pas bien. C'est le cas, par exemple, de la farine lisse et très finement moulue ou de divers amidons très finement moulus. Les matériaux que nous recommandons et qui, selon notre avis et notre expérience professionnels, conviennent à l'alimentation (purification) à travers cet aimant dans la trémie (grille magnétique) sont énumérés ci-dessous (veuillez tenir compte de la taille maximale admissible des fractions/grains mentionnée ci-dessus). Si le matériau dont vous souhaitez séparer les impuretés ferromagnétiques métalliques (matériau à purifier) ne figure pas dans la liste ci-dessous, n'utilisez pas ce produit et contactez-nous pour obtenir des éclaircissements supplémentaires et éventuellement la recommandation d'un autre séparateur/grille magnétique ou l'accord que ce type convient également pour la séparation magnétique de votre matériau.

Liste des matériaux adaptés à la séparation magnétique à l'aide d'une grille magnétique :

- cristal de sucre

- sucre en poudre (attention à ne pas surcharger le matériau, nous recommandons de l'étaler plus lentement et uniformément sur toute la surface de la grille)

- céréales, divers types

- lentilles (en cas d'utilisation fréquente de grandes quantités de lentilles, il y a un risque d'abrasion, veuillez noter l'usure plus rapide possible des tubes de couverture)

- fèves de cacao broyées

- Bouteilles en PET broyées (attention à la surcharge, il est recommandé de répartir plus lentement et uniformément sur toute la surface de la grille, ce qui convient mieux aux petites quantités).

- caoutchouc regranuler

- miettes de caoutchouc

- graines de piment

- aliments pour animaux, bien friables, de nature similaire à la farine jusqu'à des fractions plus grossières, mais avec une granulométrie maximale de 3 mm (ne doivent pas être abrasifs)

- farine de coco

- cacao

- farine (attention à ne pas surcharger le matériau, il est recommandé de l'étaler plus lentement et uniformément sur toute la surface)

- graines de pavot (uniquement des graines de pavot et non des graines de pavot entières)

- maïs moulu

- farine de viande et d'os

- poudre de matcha

- pudding (risque de voûte et de colmatage par le matériau, à étaler lentement et uniformément sur toute la surface)

- granulés et regranulés de plastique

- granulats de plastique (bien broyés sans fibres résiduelles)

- cendres (non chaudes mais refroidies à la température de fonctionnement de la grille magnétique)

- mélanges non abrasifs en vrac de qualité alimentaire

- lait en poudre

- chocolat séché

- noix de coco déshydratée

- herbes séchées

- épices séchées (finement moulues ou très finement écrasées)

- soupes instantanées déshydratées

- poudre de lactosérum (attention à ne pas surcharger le matériau, nous recommandons de l'étaler plus lentement et uniformément sur toute la surface)

- graines de sésame

- émail ou fibre de verre (attention à l'abrasion accrue et au risque de pénétration des tubes de couverture)

- Sel (attention à la réduction possible de la durée de vie du matériau utilisé, en fonction de la fréquence d'utilisation)

- amidons en vrac, par exemple amidon de maïs

- matériaux de construction (bien fluides et non abrasifs)

- perles de tapioca

Nous insistons à nouveau sur le fait que les matériaux doivent être secs, bien friables (ils ne doivent pas avoir de propriétés de voûte), non abrasifs, de granulométrie régulière maximale jusqu'à un diamètre de 3 mm (3x3x3 mm). La capacité de perméabilité varie en fonction du matériau dont on veut séparer les impuretés ferromagnétiques, elle ne peut pas être clairement déterminée, elle varie pour chaque type de matériau. Si vous n'êtes pas sûr de la capacité de perméabilité, n'utilisez pas cet aimant dans la trémie, contactez notre service commercial et technique pour qu'il vous recommande un autre type de séparateur magnétique ou qu'il approuve l'utilisation de ce type de séparateur.

Veuillez noter que l'épaisseur de la paroi du tube de protection est très faible en raison de l'induction magnétique élevée (force magnétique) et de la force de rupture sur sa surface. Il convient donc de tenir compte de la hauteur à partir de laquelle le matériau sera déversé sur l'aimant dans la trémie (hauteur d'impact). La hauteur à partir de laquelle le matériau est déversé sur l'aimant dans la trémie ne doit pas dépasser 1 mètre. Toutefois, cette hauteur est propre à chaque type de matériau. Il n'est pas possible de déterminer et de prescrire exactement quel matériau doit être déversé à quelle hauteur. En cas de déversement depuis une grande hauteur, les tubes de couverture peuvent être pliés ou perforés et l'ensemble du produit peut être endommagé. Si la hauteur à laquelle votre matériau doit être déversé dans la trémie magnétique est supérieure à 1 m, n'utilisez pas ce produit et contactez notre service commercial et technique pour qu'il vous recommande un autre type de séparateur magnétique ou pour qu'il approuve l'utilisation de ce type de séparateur.

Cet aimant capte (sépare) les particules métalliques ferromagnétiques de 1 µm et moins (poussière magnétique caractéristique ferromagnétique, incommensurable) jusqu'à une taille de 3 mm (3x3x3 mm), qui est la fraction (taille) maximale du matériau qui peut tomber sur l'aimant dans la trémie et qui peut être déversé sur lui. Dans de rares cas, cet aimant peut également piéger des objets métalliques plus grands, jusqu'à 5 mm (5x5x5 mm), dans la trémie. On suppose toutefois que ces impuretés se produisent de manière aléatoire jusqu'à un maximum de 1 % de la capacité horaire totale du matériau à cribler (on suppose que la grille magnétique est régulièrement nettoyée des impuretés ferromagnétiques, ce qui ne signifie pas que la totalité des 1 % d'impuretés ferromagnétiques plus grandes peut rester sur l'aimant de la trémie pendant toute la durée de la capacité horaire du matériau à cribler). La teneur de ces impuretés ferromagnétiques plus grosses ne doit pas être plus élevée. Si la présence de ces impuretés ferromagnétiques plus importantes dans votre matériau est plus élevée, n'utilisez pas cet aimant de trémie et contactez notre service commercial et technique pour obtenir des conseils d'experts.

L'aimant ne doit pas être touché par des objets plus grands que ceux que nous indiquons (diamètre maximal de 3 mm, 3x3x3 mm), à l'exception des impuretés ferromagnétiques, que nous décrivons ci-dessus en quantités aléatoires. Si vous êtes préoccupé par la présence d'impuretés ferromagnétiques ou autres plus grandes, il est nécessaire d'installer au préalable un tamis d'une taille de maille de 3 mm au maximum, afin que ces objets plus grands et indésirables soient capturés avant que l'aimant n'entre dans la trémie (après avoir installé le tamis, il est nécessaire d'envisager de réduire la charge de capacité, la perméabilité, de l'aimant dans la trémie). Le tamis n'est pas inclus dans la livraison de l'aimant de trémie. Veuillez également noter que votre matériau peut contenir de grandes quantités d'impuretés métalliques fines (poussière magnétique métallique très fine d'une taille inférieure à 1 µm), qui peuvent recouvrir les tubes magnétiques et rendre l'aimant de trémie impraticable (les fines particules magnétiques s'accumulent également dans le matériau de la trémie et surchargent l'ensemble du système). En même temps, la force/efficacité magnétique de l'aimant dans la trémie est fortement réduite. Si, immédiatement après le passage du matériau dans l'aimant de la trémie, les tubes magnétiques se recouvrent et se "cachent" entièrement de poussière de fer, il ne s'agit pas d'un défaut de l'aimant de la trémie, mais vous devez renforcer la séparation magnétique à l'aide d'un autre séparateur magnétique ou nettoyer l'aimant de la trémie plus souvent, car votre matériau contient probablement une très grande quantité de particules ferromagnétiques.

Si vous n'êtes pas en mesure de fournir :

- absence de particules dans le matériau d'un diamètre supérieur à 3 mm (3x3x3 mm)

- moins de 1 % de particules ferromagnétiques de grande taille (jusqu'à 5 mm) dans la capacité horaire

- un minimum de poussières métalliques fines dans votre matériau

ne pas utiliser cette grille magnétique et contacter notre service commercial et technique pour recommander un autre type de séparateur magnétique ou pour approuver l'utilisation de ce type.

L'aimant de la trémie est conçu pour capturer autant de contaminants métalliques ferromagnétiques que possible. Cependant, tout dépend de la quantité d'impuretés ferromagnétiques présentes dans votre matériau. Il n'est pas possible de garantir la capture de toutes les impuretés ferromagnétiques. La technologie et les capacités spécifiques doivent toujours être prises en compte. Si nécessaire, d'autres types de séparation magnétique/grilles magnétiques/aimants doivent être préaffectés ou ajoutés à la trémie. Ne vous fiez pas uniquement à cet aimant de trémie. En cas de doute, n'utilisez pas ce type d'aimant de trémie et contactez à tout moment nos experts en séparation magnétique.

Si vous placez l'aimant de trémie dans sa propre structure (boîte, trémie, goulotte...), veuillez noter que ces structures ne doivent pas être constituées d'un matériau métallique (magnétique). Il y a un risque de blessure et une réduction significative de la force magnétique. Toutes les structures dans lesquelles l'aimant est placé dans la trémie doivent être fabriquées en matériaux non magnétiques. La distance minimale entre les structures métalliques (magnétiques) et l'aimant est de 200 mm.

Ne pas utiliser d'aimant de trémie pour séparer l'acier inoxydable (généralement appelé inox), même s'il semble être magnétique/paramagnétique (par exemple après être passé par divers concasseurs ou autres formes de déformation, tout comme ces aciers inoxydables paramagnétiques peuvent être utilisés pour fabriquer divers tamis).

L'aimant de trémie n'est pas destiné à la séparation magnétique de métaux non magnétiques non ferromagnétiques ni à la séparation magnétique de pièces ou de parties contenant des métaux ferromagnétiques (par exemple, des pièces en plastique avec des parties métalliques pressées, des cadres de fenêtres écrasés avec des restes de bandes métalliques, des granulés de bois avec des fils fins pressés...). Si vous devez séparer de telles impuretés ferromagnétiques, n'utilisez pas cet aimant dans la trémie et contactez nos experts en séparation magnétique qui vous conseilleront sur l'autre séparateur magnétique à utiliser ou sur le type à ajouter à votre installation de séparation.

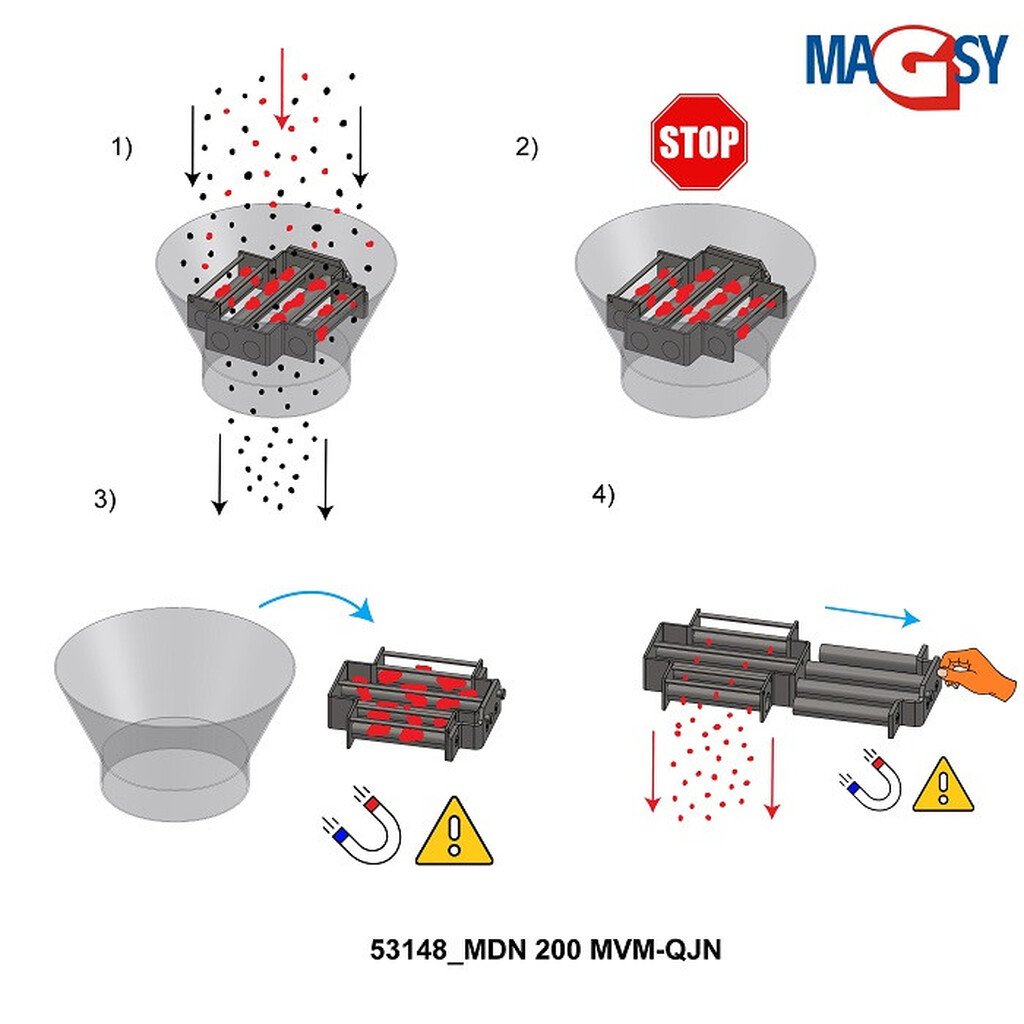

Veuillez noter qu'il est interdit d'utiliser de l'eau sous pression ou de tremper les noyaux de l'aimant pendant le nettoyage de l'aimant de la trémie. Seul un chiffon sec peut être utilisé pour le nettoyage ou de l'air comprimé bien sec pour souffler les contaminants métalliques résiduels et les matériaux séparés.

Soyez très prudent lorsque vous nettoyez l'aimant dans la trémie, les noyaux magnétiques sont très puissants et leur fixation sur des objets métalliques peut provoquer des blessures par pincement, pression et écrasement. Ne pas placer l'appareil sur des objets magnétiques (tables, ponts, escaliers, sols...).

Cet aimant de trémie n'est pas destiné à être utilisé dans un environnement classé comme atmosphère explosive (ATEX).

L'aimant de trémie est réservé à un usage interne. Ne pas l'installer à l'extérieur.

Procédure de mesure de l'induction magnétique

Les mesures sont effectuées à l'aide d'un gaussmètre standard muni d'une sonde de 0,75 mm au point où l'induction magnétique est la plus élevée - à l'emplacement des extensions de pôles ou au point le plus bas de l'arc du circuit magnétique. Répétez le test trois fois, toujours à un point différent du circuit magnétique, et calculez l'induction magnétique moyenne.

Procédure de mesure de la force d'arrachement

Les mesures sont effectuées à l'aide d'un étalon en acier poli d'un diamètre de 10 mm et d'une hauteur de 20 mm. Les mesures sont effectuées au point où la force de rupture est la plus élevée - au point d'extension des pôles ou au point le plus bas de l'arc du circuit magnétique. Noter la force à laquelle l'étalon a été arraché. Répétez l'essai trois fois et calculez la force de rupture moyenne.

Pour information, 10 N = environ 1 kg.

Pour confirmer la mesure et garantir les valeurs mesurées, nous émettons et joignons à la livraison de chaque séparateur magnétique un rapport de mesure original établi uniquement pour votre aimant de trémie spécifique (nous indiquons le numéro de stock et le numéro de série sur le rapport).

Température de fonctionnement :

De -20 °C à +80 °C (-4 °F à +176 °F)

L'aimant de trémie est équipé d'aimants dont la résistance à la température est de 80 °C. Il ne peut donc être utilisé qu'à cette température maximale. Il ne peut donc être utilisé qu'à cette température maximale de fonctionnement. Veuillez noter que dans ce cas, l'ensemble de la construction de l'aimant de trémie s'échauffe jusqu'à cette température élevée. Dans ce cas, l'aimant de trémie ne peut pas être manipulé avec des gants de travail ordinaires, mais doit l'être avec des gants résistants à la chaleur.

Le dépassement de la température de fonctionnement est possible dans certains cas, mais il est important de noter que cela peut entraîner une altération du fonctionnement ou une réduction de la durée de vie de l'équipement. Dans ce cas, il est nécessaire de consulter le fabricant pour savoir dans quelle mesure l'équipement peut être exposé à des températures plus élevées sans être endommagé et maintenir un fonctionnement sûr.

AVERTISSEMENT :

La force de rupture et l'induction magnétique qui en résultent dépendent de nombreux facteurs - par exemple les dimensions de l'étalon, l'entrefer entre l'étalon et le circuit magnétique testé, l'épaisseur de la sonde de mesure, l'encrassement de la surface, le traitement de surface de l'étalon, etc. Les valeurs indiquées de la force de rupture et de l'induction magnétique ont été mesurées dans les conditions idéales de l'environnement d'essai. Toutefois, ces valeurs peuvent varier en fonction du type d'environnement spécifique, où, par exemple, les conditions de fonctionnement et l'usure ultérieure peuvent affecter l'efficacité du produit et les résultats des mesures. Les valeurs indiquées doivent donc être considérées comme indicatives et toute variation ne peut être considérée comme un défaut. Afin de déterminer la valeur exacte de l'induction magnétique et de la force de rupture dans un cas particulier, il est nécessaire d'effectuer la mesure réelle. Si les valeurs de la force de décollement ne vous suffisent pas, parce qu'elles ne correspondent pas aux valeurs indiquées, vous pouvez bénéficier de l'option de retour garanti dans les 30 jours aux conditions indiquées dans les conditions générales et acheter un autre type de séparateur magnétique. Ces 30 jours ne servent qu'à tester la marchandise, après quoi le vendeur peut refuser le retour.
