Aimants en néodyme en segments
Les aimants sont assez inhabituels, mais notre gamme comprend tout, y compris ces aimants en néodyme en forme de segment, dont le champ magnétique est perpendiculaire à la surface. Les aimants en néodyme en forme de segment avec une aimantation perpendiculaire à la surface de contact offrent une solution flexible et performante pour les applications de fixation et de construction, où il est fréquemment nécessaire de façonner l'aimant selon des pièces en arc ou circulaires.
Tri des produits
Marques
Angle Alpha (°)
Longueur L (mm)
Plage de résistance thermique

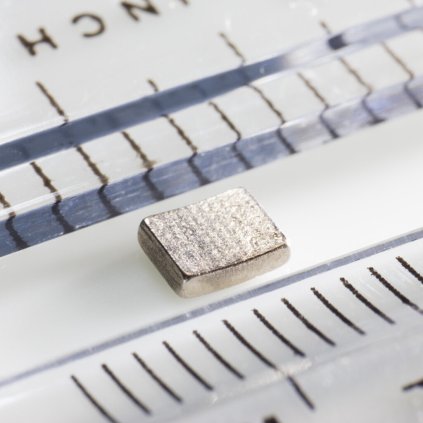

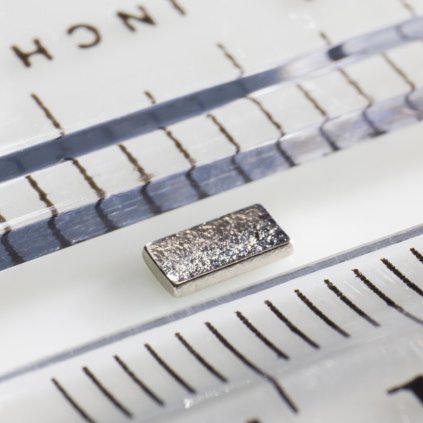

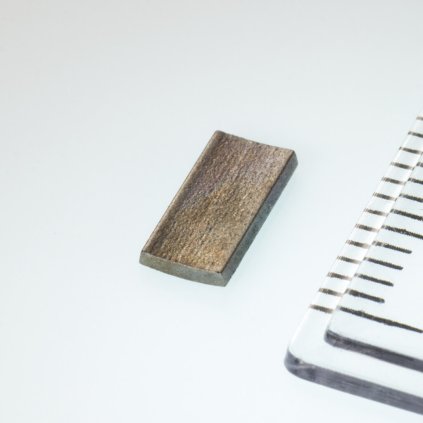

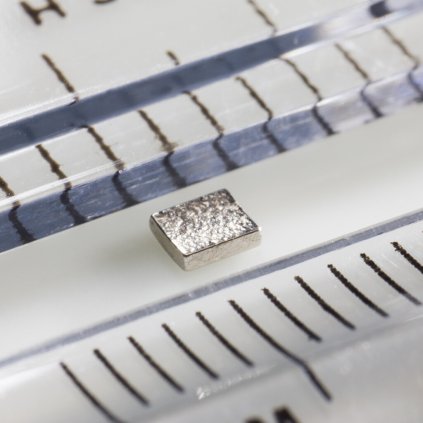

Liste des produits
1Lisez correctement la désignation R × r × α × L
Un segment est une portion d’anneau. Sa désignation, par exemple R11,30 × r10,30 × 20° × 3, se lit ainsi :
- R : rayon extérieur en mm (ici 11,30 mm).
- r : rayon intérieur en mm (ici 10,30 mm). L’épaisseur du segment est la différence R moins r, ici 1 mm.
- α : angle du segment en degrés (ici 20°).
- L : longueur du segment dans le sens de l’axe en mm (ici 3 mm).
Le rayon intérieur r doit correspondre au rayon du rotor ou du support sur lequel le segment sera collé. S’il est plus grand, un entrefer se forme et la force diminue.
2Calculez le nombre de segments nécessaires
Pour former un anneau complet, divisez 360° par l’angle α du segment. Si les segments doivent être espacés, retirez l’angle des espaces avant le calcul.
| Angle α | Segments pour 360° | Paires de pôles |
|---|---|---|
| 20° | 18 | 9 |
| 30° | 12 | 6 |
| 36° | 10 | 5 |
| 45° | 8 | 4 |
| 90° | 4 | 2 |
| 120° | 3 | assemblage à 3 segments |
Dans un rotor de moteur, les segments sont généralement montés en alternant les pôles (nord vers l’extérieur, puis sud vers l’extérieur), le nombre de segments est donc pair.
3Vérifiez la direction de magnétisation

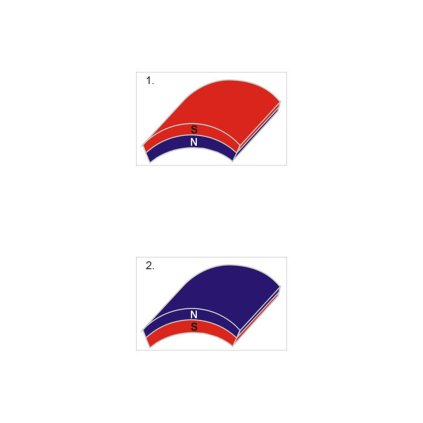

Les segments de cette catégorie sont aimantés perpendiculairement à la surface, c’est-à-dire à travers leur épaisseur : un pôle se trouve sur la face courbe extérieure et l’autre sur la face courbe intérieure. Pour les moteurs et générateurs de précision, la différence entre une aimantation radiale et une aimantation parallèle peut influencer le rendement. En cas de doute, vérifiez les paramètres du produit ou contactez-nous avant la commande.
4Choisissez une nuance résistante à la chaleur
Dans un moteur, les segments sont exposés à l’échauffement des bobinages et au champ magnétique opposé, qui accélèrent la démagnétisation. C’est pourquoi la majorité de nos segments sont en nuances SH, UH ou EH.
- Moteurs peu sollicités, capteurs, prototypes : 81–120 °C (nuance H).
- Moteurs BLDC courants, drones, servomoteurs : 121–150 °C (nuance SH).
- Moteurs fortement chargés, fonctionnement continu, générateurs : 151–200 °C (nuances UH, EH).
5Préparez le montage sur le rotor
Collez les segments avec une colle époxy structurale résistante à la température de fonctionnement du moteur. Dégraissez les surfaces, utilisez un gabarit pour respecter l’espacement et montez les segments un par un, car ils s’attirent ou se repoussent fortement entre eux. Pour les rotors à grande vitesse, un frettage (bandage en fibre de verre ou de carbone) protège les segments contre la force centrifuge.
6Vérifiez la disponibilité et pensez au sur-mesure
La disponibilité exacte est indiquée sur chaque produit. Certains segments sont en stock en quantité limitée, d’autres sur demande. Si vous avez besoin d’une géométrie, d’une nuance ou d’une quantité en série qui ne figure pas dans l’offre, envoyez-nous un plan avec les rayons, l’angle, la longueur, la direction de magnétisation et la température de fonctionnement.
Astuce : commandez toujours quelques segments de réserve. Le néodyme est cassant et un segment fin peut s’ébrécher lors du montage, surtout quand deux segments se rapprochent brusquement.
