Barre d'essai magnétique, diamètre 26 mm (12 400 Gs, 102 N)

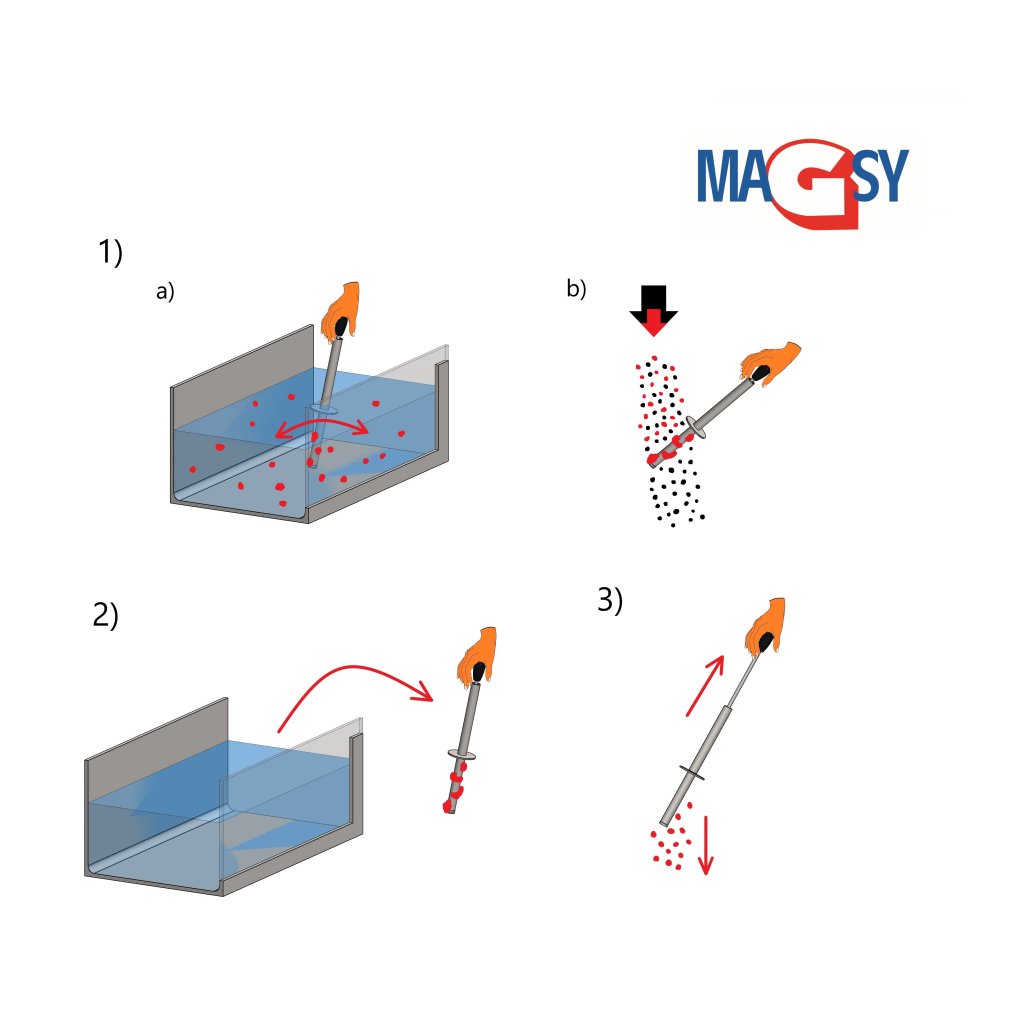

La tige magnétique de test d'un diamètre de 26 mm sert à contrôler et à tester la présence d'impuretés métalliques et magnétiques dans le matériau sélectionné. Elle peut être utilisée dans des mélanges secs et des substances liquides. À l'intérieur se trouve un noyau magnétique avec des aimants NdFeB puissants d'une puissance suffisante pour tester les impuretés magnétiques. À l'aide de mouvements circulaires, il est possible de tester si le matériau contient des impuretés magnétiques. Celles-ci sont capturées sur la moitié fonctionnelle de la tige. Pour les éliminer, il suffit de tirer sur la poignée et les impuretés tombent automatiquement de la surface de la tige. Vous n'avez pas besoin de nettoyer manuellement de manière fastidieuse.

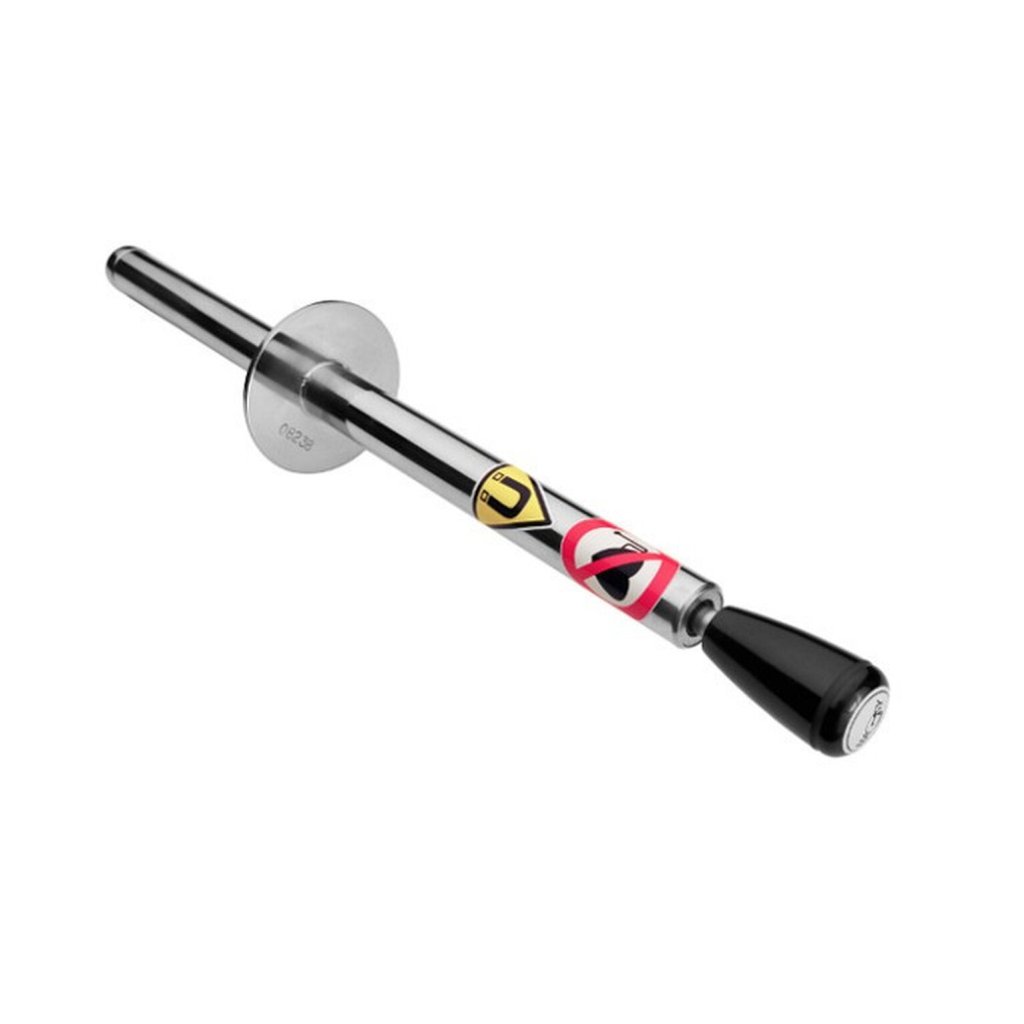

Voici à quoi ressemble notre barre magnétique d'essai
La barre magnétique d'essai est fabriquée en acier inoxydable selon les normes DIN 1.4301 /AISI 304 / ČSN 17240 avec une finition polie. Son poids est de 1,1 kg. Le diamètre de la partie magnétique est de 26 mm et sa longueur de 150 mm. La barre magnétique de test est équipée d'aimants en néodyme d'une force de rupture de 102 N.
Procédure de mesure de la force magnétique
La mesure est effectuée à l'aide d'un gaussmètre standard à l'endroit où l'induction magnétique est la plus élevée, c'est-à-dire au niveau des prolongements polaires ou au point le plus bas de l'arc du circuit magnétique. Nous répétons le test trois fois à des endroits différents du circuit magnétique et calculons l'induction magnétique moyenne.
Procédure de mesure de la force d'arrachement
Nous effectuons la mesure à l'aide d'un étalon en acier poli d'un diamètre de 10 mm et d'une hauteur de 20 mm. La mesure est effectuée à l'endroit où la force d'arrachement est la plus élevée, c'est-à-dire au niveau des prolongements polaires ou au point le plus bas de l'arc du circuit magnétique. Nous enregistrons la force à laquelle l'étalon s'est détaché. Nous répétons le test 3 fois et calculons la force d'arrachement moyenne.
À titre indicatif, 10 N = environ 1 kg.
La force d'arrachement finale dépend de nombreux facteurs, tels que les dimensions de l'étalon, l'espace entre l'étalon et le circuit magnétique testé, le traitement de surface de l'étalon, etc.
Principaux avantages
- Puissance magnétique élevée
- Utilisation pratique et nettoyage facile
- Qualité de fabrication
La tige d'essai est équipée d'un noyau magnétique avec des aimants en néodyme. Le noyau est enfermé dans la tige et peut être déplacé vers le haut et vers le bas selon les besoins. La partie extérieure de la tige est en acier inoxydable (qualité 1.4301/ AISI 304 – utilisable dans l'industrie alimentaire) avec une finition polie. La poignée de la tige magnétique est en plastique dur pour une manipulation aisée. En standard, la tige de test peut être utilisée dans des conditions thermiques allant jusqu'à 80 °C maximum. Nous déconseillons de dépasser cette température, car cela pourrait entraîner une démagnétisation progressive.
Paramètres supplémentaires
| Catégorie: | Aimants industriels |
|---|---|
| EAN: | 8595133919531 |
| Convient pour l'industrie alimentaire: | OUI |
| Diamètre de la tige (mm): | 26 mm |
| Force d´adhérence (N): | 102 N |
| Induction magnétique: (G): | 12.400 Gs |
| Longueur de la surface magnétique (mm): | 150 mm |
| Matériel: | acier inoxydable DIN 1.4301 /AISI 304 / ČSN 17240 |
| Poids (kg): | 1,1 |
| Traitement de surface: | Polissage, valeur Ra inférieure à 0,1 µm |
| Type d'aimant: | Neodym (NdFeB) |
